Opis

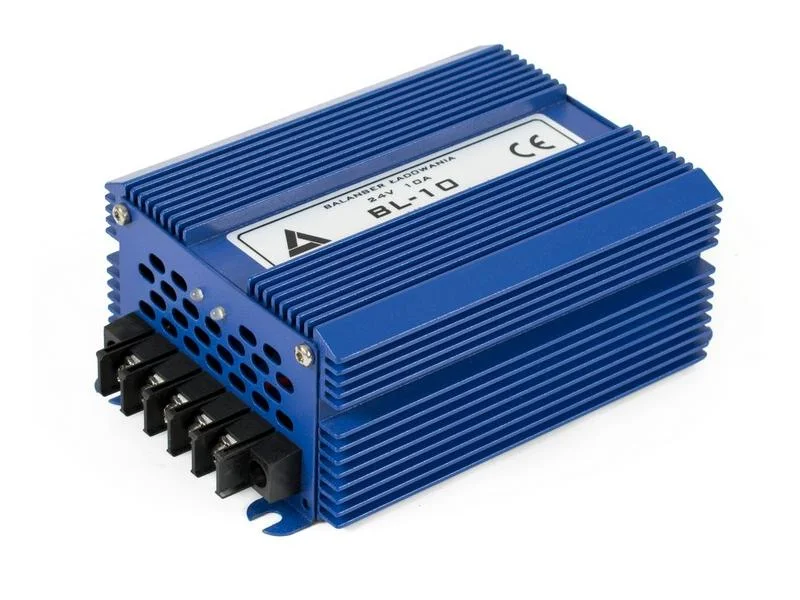

Balanser ładowania akumulatorów BL-10 24VDC, zwany również potocznie wyrównywaczem napięć to urządzenie służące do utrzymywania na tym samym poziomie napięć akumulatorów 12 V połączonych ze sobą w układzie szeregowym.
Dzięki temu poszczególne akumulatory układu chronione są przed przeładowaniem, które może prowadzić do nadmiernego gazowania jak również przed nierównomiernym rozładowaniem, które może doprowadzić do zasiarczenia, co w obu przypadkach skutkować może trwałym uszkodzeniem akumulatorów.
Zasada działania polega na niezależnym pomiarze napięć dwóch akumulatorów 12V połączonych w bank 24V, wyznaczeniu punktu środkowego takiego szeregu akumulatorów oraz transferze energii z akumulatora o wyższym napięciu do akumulatora o niższym napięciu.
Dzięki dużej wydajności prądowej balanserów z serii BL nadają się one zarówno do stosowania z niewielkimi akumulatorami (40Ah) jak i również z tymi o dużej pojemności (200Ah).
W przypadku gdy istnieje potrzeba zbudowania z akumulatorów 12V banku energii o napięciu wyższym niż 24 V należy połączyć szeregowo większą ilość akumulatorów i balanserów w układzie:
36V 3 akumulatory i 2 balansery
48V 4 akumulatory i 3 balansery
Dane techniczne
napięcie zasilania: 15V ÷ 30V
zakres napięć balansowanych: 18V ÷ 30V
maksymalny prąd balansujący: 10A
zalecana pojemność akumulatora: 80Ah ÷ 240Ah
zabezpieczenie przeciążeniowe: 11A
bezpiecznik: 15A
zabezpieczenie termiczne: 70 St. C
pobór prądu bez obciążenia: 13mA
zakłócenia na wyjściu: poniżej 50mV
zakłócenia na wejściu: poniżej 50mV
zakres temperatury pracy: -25 do 50 St.C
obciążalność złącza alarm: 2A
sprawność: 92%
chłodzenie: aktywne
wyprowadzenia: 5x złącze śrubowe M4
obudowa: aluminiowa
stopień ochrony: IP21
wymiary (dł. x sz. x wys.): 150x95x55 [mm]
waga: 500g
Urządzenie elektryczne instalować i obsługiwać zgodnie z wymogami zawartymi w karcie produktu oraz instrukcji instalacji.
