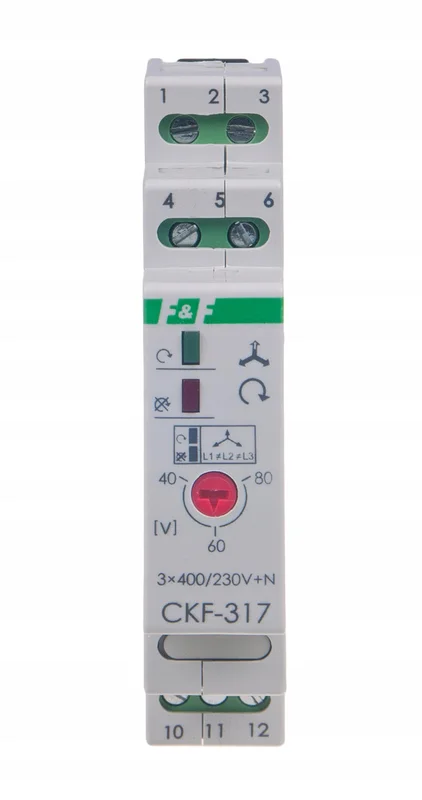

CKF-317
Indeks do zamówień: CKF-317, EAN13: 5908312593171
Opis produktu
Z regulowanym progiem asymetrii napięciowej zadziałania.
Styk 1 x NO/NC.
Specyfikacja techniczna i wymiary:
Napięcie zasilania: 3 × 400 V + N
Współpraca z agregatami prądotwórczymi: NIE
Kontrola zaniku / asymetrii faz: TAK
Kontrola kolejności faz: TAK
Kontrola styków stycznika: NIE
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 10 A
Konfiguracja styków: 1 × NO/NC
Separacja styku: TAK
Asymetria napięciowa zadziałania: 40÷80 V
Histereza napięciowa: 5 V
Opóźnienie wyłączenia: 4 s
Kontrola zasilania: 2 × LED
Przyłącze: zaciski śrubowe 2,5 mm²
Moment dokręcający: 0,4 Nm
Pobór mocy: 1,6 W
Temperatura pracy: -25÷40°C
Wymiary:
1 moduł (18 mm)
Montaż:
na szynie 35 mm
Stopień ochrony:
IP20
TrueRMS:
NIE
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
