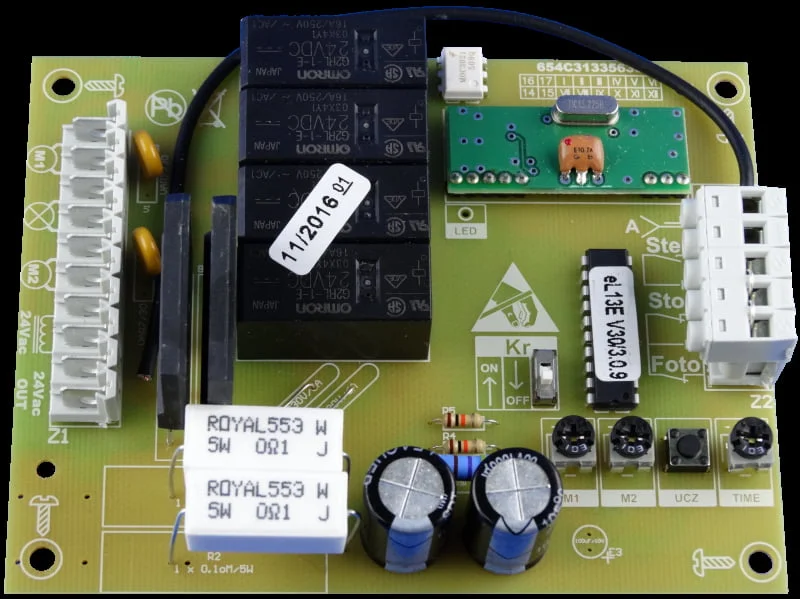

Sterownik dla bram skrzydłowych eL13H-24V
Centrala eL13 jest sterownikiem dla napędów bramowych wykorzystujący dwa siłowniki na napięcie stałe w zależności od wersji 12/15V lub 24V. Może współpracować zarówno z siłownikami z wbudowanymi krańcówkami jak i z siłownikami bez krańcówek Doskonale nadaje się do pracy ciągłej.
Sterownik eL13 jest dostęny w czterech wersjach dla napięcia zasilającego i mocy: 12V/150W, 24V/150W, 24V/75W:
eL13E działa w trybie High Security KeeLoq® i współpracuje z pilotami firmy ELBRAM lub Eldrim
eL13H współpracuje z niemal wszystkimi pilotami zgodnymi z systemem kodowania KeeLoq®
eL13TE działa w trybie High Security KeeLoq® i współpracuje tylko z pilotami firm ELBRAM, Eldrim
eL13TH współpracuje z niemal wszystkimi pilotami zgodnymi z systemem kodowania KeeLoq®
Podstawowe cechy eL13
Prosta procedura instalacji i programowania
Dwie bariery podczerwieni zewnętrzna i wewnętrzna
Automatyczne zamykanie
Funkcja furtki
Funkcja osiedlowa
Sterowanie na przycisk dzwonkowy
Sterowanie za pomocą nadajników na częstotliwość 433,92 MHz z kodem dynamicznie zmiennym firmy KeeLoq®
Zdalne programowanie pilotów
Wcześniejsze auto zamknięcie bramy po przejechaniu bariery podczerwieni
Regulacja siły przeciążenia dla każdego siłownika
Regulacja czasu pracy poszczególnych silników tylko eL13T
Regulacja czasu opóźnienia ruchu pomiędzy siłownikami
Automatyczne rozpoznawanie czasu pracy silników z krańcówkami
Sygnalizacja świetlna lub załączanie oświetlenia z regulowanym czasem wyłączenia
Obsługa siłowników z krańcówkami lub bez krańcówek
| Dane techniczne: | eL13E, eL13TE | eL13H, eL13TH |
| Zasilanie: | 12Vac lub 24Vac |
| Zakres temperatury pracy: | -20ºC / +50ºC |
| Moc silników: | 2 x do 150W, 2x 75W(na zamówienie) |
| Pobór prądu w stanie spoczynku: | do 15 mA (bez akcesoriów) |
| Pobór mocy w stanie spoczynku: | 200mW/12V, 360mW/24V (bez akcesoriów) |
| Wymiary zewnętrzne (szerokość x głębokość x wysokość): | 112mm x 90mm x 39mm |
| Obudowa: | brak obudowy |
| Waga: | eL13-12V/165g, eL13-24V/150g |
| Parametry wyjściowe: | |
| Wyjścia przekaźnikowe(typ, ilość, max. obciążenie): | Silnik DC, 2, < 150W/24Vdc |
| Wyjścia lampy(typ, ilość, max. obciążenie): | monostabilne, jedno, 1A/24Vac (maksymalna moc 25W) |
| Parametry radiowe: | |
| Standard transmisji: | KeeLoq® |
| Zasięg: | do 200 m |
| Rodzaj modulacji / częstotliwość: | OOK / 433,92MHz |
| Impedancja wejściowa anteny: | 50 |
| Antena: | antena wewnętrzna |
| Obsługiwane piloty: | 2k433, 4E433, 2A433, 4A433 | KeeLoq® 433,92MHz |
| Pamięć pilotów: | 34 sztuk |
| Funkcjonalność: | |
| Czas auto-zamykania: | 5s 10min |
| maksymalny czas pracy sterownika: | 120s |
| Interfejs użytkownika: | Prosta instalacja urządzenia, procedura uczenia oraz konfiguracji, oparta na jednej diodzie LED i jednym przycisku. |
| Konfiguracja nadajnika: | Możliwość przypisania dowolnego przycisku do kanału. |
| Możliwość kasowania całej pamięci: | tak. |
| Możliwość kasowania pojedynczego pilota: | nie. |
| Możliwość wpisania pilota bez konieczności dostępu do przycisków odbiornika: | tak. tylko high security |
| Akcesoria dodatkowe | |
| Fotokomórki NOLOGO ZOOM Z2E | |
| Lampa ostrzegawcza LED SNOD-LED | |
| Pilot zdlanego sterowania 2k433 | |
| Pilot zdlanego sterowania 4A433 | |
| Pilot zdlanego sterowania 4E433 | |
| Transformator toroidalny 24V/150W |
