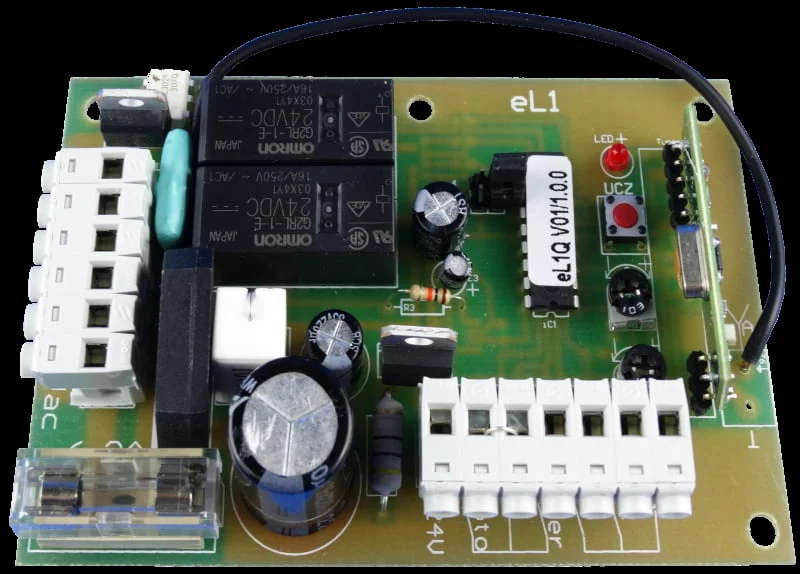

Opis eL1Q; sterownik bramy przesuwnych i garażowych; 24V/140W; Wiśniowski
Sterownik zastąpiony modelem: eLB7Hk lub eLB7H
Sterownik eL1 jest przeznaczony dla napędów bramowych i garażowych wykorzystujący silniki na napięcie stałe 24V o mocy do 140W. Doskonale nadaje się do pracy ciągłej. Można zastosować go na parkingach osiedlowych, posesjach prywatnych i w firmach. Posiada liczne zabezpieczenia i wbudowany odbiornik radiowy na częstotliwość 433,92MHz. Centrala eL1Q działa w trybie High Security KeeLoq® i współpracuje z nadajnikami firm: Wiśniowski, ELBRAM, eLdrim. Sterownik był stosowany w automatach pierwszej generacji OPTIMUM 600, 800, 1100. Model centrali eL1QV01/2.0.0 z zmodyfikowanym oprogramowaniem jest stosowany w naprawach automatów Hormann ProMatic.
Podstawowe cechy eL1
Niska cena
Wbudowany odbiornik radiowy
Sterowanie za pomocą nadajników radiowych z kodem dynamicznie zmiennym KeeLoq®
Sterowanie na przycisk dzwonkowy
Bariera podczerwieni
Funkcja automatycznego zamknięcia
Wcześniejsze automatyczne zamknięcie bramy po przejechaniu bariery podczerwieni
Regulacja siły przeciążenia
Automatyczne uchylenie po przeciążeniu
Sygnalizacja świetlna lub załączanie z opóźnionym wyłączeniem oświetlenia
Prosta procedura instalacji i programowania
| Dane techniczne: | eL1Q | eL1H |
| Zasilanie: | 24V ac/dc |
| Zakres temperatury pracy: | -20ºC / +70ºC |
| Typ bezpiecznika: | 6,3 A wymiary (5×20) |
| Moc silnika: | max. 140W |
| Wymiary zewnętrzne (szerokość x głębokość x wysokość): | 68mm x 105mm x 42,8mm bez przewodu |
| Obudowa: | brak obudowy |
| Waga: | 110g | 110g |
| Parametry wyjściowe: | |
| Wyjścia przekaźnikowe(typ, ilość, max. obciążenie): | silnik DC, jedno, 5,8A/24Vdc (maksymalna moc 140W) |
| Wyjście przekaźnikowe lampy(typ, ilość, max. obciążenie): | monostabilne, jedno, 1A/24Vac (maksymalna moc 25W) |
| Parametry radiowe: | |
| Moduł radiowy: | zintegrowany, superheterodynowy, zapewniający wysoka niezawodność, powtarzalność i odporność na zakłócenia radiowe |
| Standard transmisji: | KeeLoq® |
| Zasięg: | do 200m (przy stosowaniu nadajników eLdrim) |
| Rodzaj modulacji / częstotliwość: | OOK / 433,92MHz |
| Impedancja wejściowa anteny: | 50 |
| Antena: | antena wewnętrzna |
| Pamięć pilotów: | 20szt. | 20szt. |
| Funkcjonalność: | |
| Czas auto-zamykania: | 5s 10min |
| Maksymalny czas pracy sterownika: | 120s |
| Maksymalny czas świecenia lampy: | 25min |
| Interfejs użytkownika: | prosta instalacja urządzenia, procedura uczenia oraz konfiguracji, oparta na jednej diodzie LED i jednym przycisku |
| Konfiguracja nadajnika: | możliwość przypisania dowolnego przycisku do kanału |
| Możliwość kasowania całej pamięci: | tak |
| Możliwość kasowania pojedynczego pilota: | nie |
| Możliwość wpisania pilota bez konieczności dostępu do przycisków odbiornika: | nie |
| Uwagi: | eLB7 jest zamiennikiem sterowników eL1Q, eL7Q, optimum |
Pliki do pobrania:
eL1Q_Wisniowski.pdf
