Description

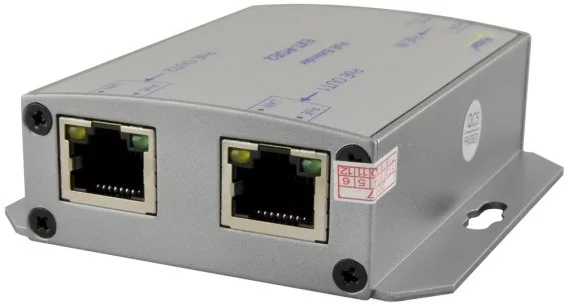

EXTENDER POE DO 2 KAMER IP Pulsar EXT-POE2

Model: EXT-POE2

Najważniejsze cechy

Zastosowanie: Zwiększa zasięg danych Ethernet o kolejne 100m

Wejście PoE: PoE IN – zgodne z IEEE802.3af/at

Wyjścia PoE: PoE OUT1 / PoE OUT2 – zgodne z IEEE802.3af

Prąd wyjściowy PoE OUT: 0,3A/port (Ʃ0,4A max.)

Zabezpieczenia: OLP, SCP*

Wymiary: L=81 W=77 H=26 [+/- 2mm]

Montaż: wkręty montażowe

Gwarancja: 2 lata od daty produkcji

Uwagi: przeznaczony do pracy w sieciach 10Mbit/s i 100Mbit/s

Przeznaczenie

Extender EXT-POE2 to urządzenie przeznaczone do zwiększenia odległości przesyłu zasilania PoE oraz danychEthernet za pomocą skrętki UTP kat. 5/5e o kolejne 100m. Extender jest zasilany ze switcha PoE lub innegourządzenia zgodnego ze standardem PoE (wejście PoE IN). Napięcie wyjściowe oraz dane dostępne są na wyjściachPoE OUT1, PoE OUT2, do których należy podłączyć kamery lub inne urządzenia IP wykorzystujące zasilanie prąd obciążenia wynosi 0,4A (0,3A/port). Do przesyłu zasilania na portach PoE OUT1, PoE OUT2wykorzystane są pary 4/5 (+) 7/8(-), które zgodnie ze standardem sieci Ethernet nie są używane do transmisji danych(transmisja danych odbywa się z wykorzystaniem pary 1/2 i 3/6).

Specyfikacja techniczna

Zasilanie: Zgodne z 802.3af/at (44÷57VDC)

Pobór prądu przez układy modułu:

Moc modułu: 20W max.

Napięcie wyjściowe: Zgodne z 802.3af

Prąd wyjściowy: 0,3A/port (S=0,4A max.)

Wejściowe pary zasilające: PoE IN 1/2 (+) 3/6(-) 4/5 (+) 7/8 (-)

Wyjściowe pary zasilające: PoE OUT1/2 4/5 (+) 7/8 (-)

Zabezpieczenie przeciążeniowe: OLP

Zabezpieczenie przeciwzwarciowe: SCP 105% ÷ 150% znamionowego prądu wyjściowego, automatyczny powrót

Optyczna sygnalizacja pracy: Dioda LED LAN (żółta) – stan połączenia sieci LAN

Dioda LED PoE: (zielona) – obecność napięcia na wej/wyj. zasilania

Warunki pracy: II klasa środowiskowa, -10ºC÷40ºC

Wymiary: (LxWxH) 81 x 77 x 26 [+/- 2mm]

Mocowanie: Wkręty montażowe x2 (otwory Ø 6mm)

Złącza: wej/wyj. PoE ,RJ45 8P8C

Waga netto/brutto: 0,11kg / 0,15kg

Temperatura składowani: -20ºC…+60ºC

Deklaracje, gwarancja CE: RoHS, 2 lata od daty produkcji v1.0/I

Cechy urządzenia

Zakres napięcia wejściowego 44÷57VDC

Zasilanie ze switcha PoE

Wejście PoE IN zgodne ze standardem IEEE802.3af/at

Wyjścia PoE OUT1/2 zgodne ze standardem IEEE802.3af

Zwiększa zasięg danych Ethernet oraz zasilania PoE o kolejne 100metrów

Przeznaczony do pracy w sieciach 10/100Mb/s

Sygnalizacja optyczna stanu pracy

Zabezpieczenia:

przepięciowe (wejście PoE)

przeciążeniowe OLP

przeciwzwarciowe SCP

Gwarancja – 2 lata
