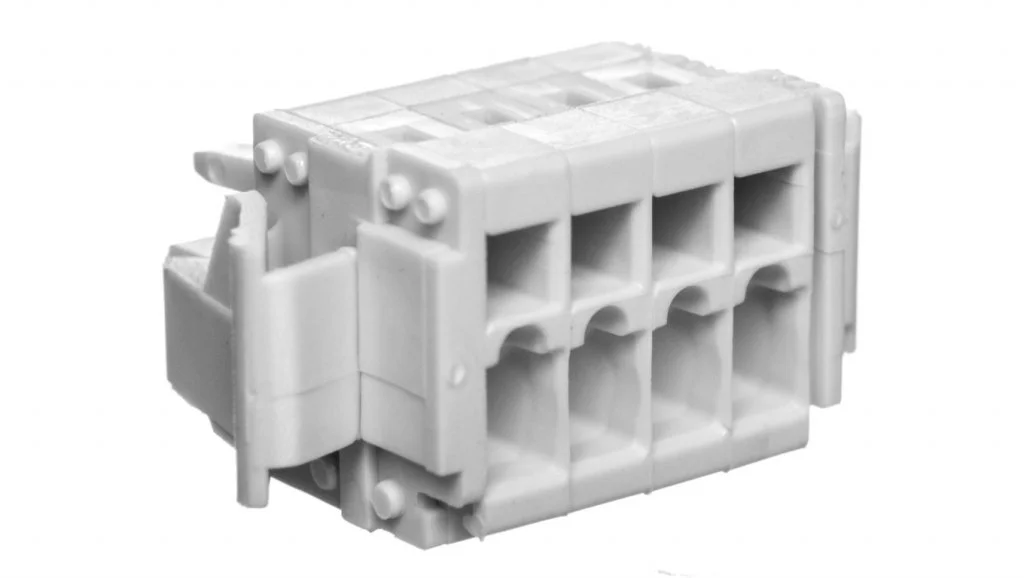

Gniazdo MCS-MINI Classic 4-biegunowe jasnoszare raster 3,5mm – WAGO
Gniazdo MCS-MINI Classic to niezawodny element osprzętu łączeniowego przeznaczony do małych instalacji elektrycznych, gdzie precyzja i trwałość mają kluczowe znaczenie. Produkt marki WAGO wyróżnia się wysoką jakością wykonania oraz łatwością montażu, co pozwala na efektywne połączenia przewodów.
Korzyści produktu
Wytrzymała i lekka konstrukcja – waga ok. 0,010 kg
Kompatybilność z kablem okrągłym oraz różnymi przekrojami przewodów
Sprężynowy zacisk zapewniający trwałe i stabilne połączenie elektryczne
Bezpieczeństwo użytkowania dzięki klasie palności UL94 V0
Idealny raster 3,5 mm, ułatwiający precyzyjny montaż na płytkach drukowanych
Ochrona styków dzięki powłoce cynowej i materiałom o wysokiej klasie izolacji
Przystosowany do pracy w szerokim zakresie temperatur od -60°C
Zastosowanie
Gniazdo 4-biegunowe MCS-MINI Classic jest dedykowane do użytku w urządzeniach elektronicznych i elektrycznych wymagających kompaktowych i niezawodnych złącz. Doskonale sprawdzi się w automatyce przemysłowej, sterownikach, systemach pomiarowych oraz wszelkich instalacjach z płytkami drukowanymi, gdzie niezbędne jest szybkie i pewne łączenie przewodów o mniejszych przekrojach.
Specyfikacja techniczna
Model: 734-104/037-000
Marka: WAGO
Typ gniazda: MCS-MINI Classic, 4-biegunowe
Kolor: jasnoszary (szary)
Raster między złączami: 3,5 mm
Raster między stykami: 3,5 mm
Rodzaj podłączanego kabla: kabel okrągły
Przekrój przewodu: jednodrutowy 0,08 mm², linkowy z końcówką tulejkową 0,25 mm², linkowy bez końcówki 0,08 mm², wielożyłowy 0,08 mm²
Napięcie znamionowe: 160 V
Prąd znamionowy: 10 A
Kategoria przepięciowa: III
Znamionowe napięcie udarowe: 2,5 kV
Temperatura pracy: do -60°C
Materiał obudowy: tworzywo sztuczne, materiał izolacyjny termoplastyczny
Klasa palności materiału izolacyjnego: UL94 V0
Typ połączenia: sprężynowy zacisk do płytki drukowanej
Kąt wtyk/złącze: 180° (poziomo)
Stopień ochrony IP: IP20
Materiał styków: inne stopy miedzi z powłoką cyny
Stopień zanieczyszczenia: 2
Liczba styków: 4
Waga: ok. 0,010 kg
Gwarancja
Produkt jest objęty gwarancją producenta WAGO, zapewniającą niezawodność i wysoką jakość wykonania. Zakup gniazda MCS-MINI Classic to inwestycja w trwałość i bezpieczeństwo połączeń elektrycznych.
FAQ
Do jakiego typu przewodów pasuje gniazdo? Gniazdo jest kompatybilne z kablami okrągłymi, zarówno z przewodami jednodrutowymi, jak i linkowymi, zarówno z końcówkami tulejkowymi, jak i bez nich.
Jakie jest maksymalne napięcie pracy? Maksymalne napięcie znamionowe wynosi 160 V.
Czy gniazdo jest odporne na wysoką temperaturę? Tak, może pracować w zakresie temperatur do -60°C.
Jaki jest typ połączenia elektrycznego? Połączenie realizowane jest za pomocą zacisku sprężynowego.
Czy gniazdo nadaje się do montażu na płytce drukowanej? Tak, jest zaprojektowane do takiego zastosowania.
Podsumowanie
Gniazdo MCS-MINI Classic 4-biegunowe jasnoszare marki WAGO to wytrzymały i precyzyjny element osprzętu łączeniowego, który sprawdzi się w wielu aplikacjach przemysłowych i elektronicznych. Dzięki niskiemu profilowi, sprężynowym zaciskom oraz szerokiemu zakresowi stosowania jest doskonałym wyborem dla profesjonalistów ceniących trwałość i jakość. Produkt dostępny w ekonomicznym zestawie 100 sztuk, idealny do małych i większych realizacji instalacyjnych w Polsce oraz w Europie Środkowo-Wschodniej.
