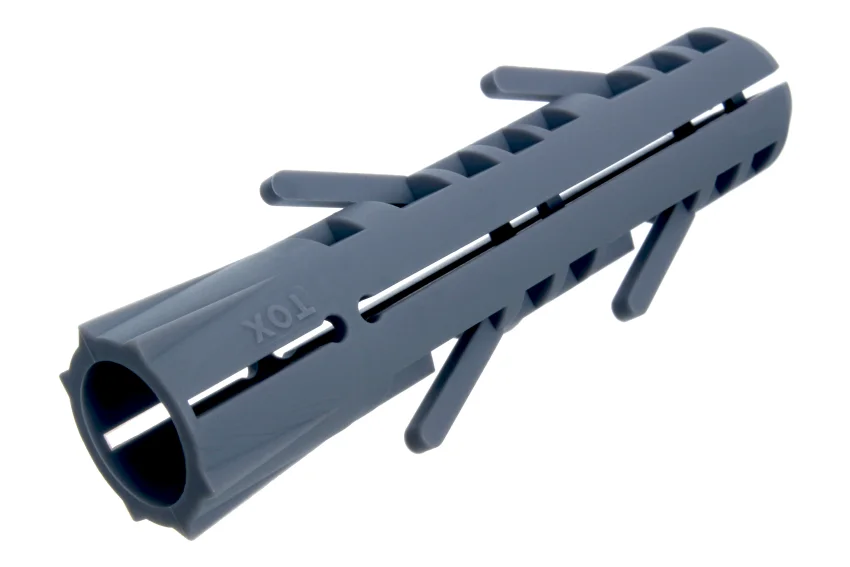

Nylonowa koszulka TOX BARRACUDA to unikalna konstrukcja posiadająca 30% wyższą wytrzymałość względem innych koszulek rozporowych o podobnych wymiarach. Wyprodukowana w 100% z poliamidu PA charakteryzuje się dużą odpornością na zginanie i skręcanie, nie pęka. Stosowana do materiałów pełnych takich jak beton oraz cegła pełna.
Charakterystyka:
30% wyższa wytrzymałość w stosunku do innych koszulek o takim samym rozmiarze,
System zapobiegający obracaniu się kołka w materiale,
Możliwość stosowania wkrętów do płyt wiórowych,
Duża ilość materiału co skutkuje wysokimi wartościami wytrzymałościowymi,
100% nylon,
Kołnierz dopasowuje się do otworu,
Dane techniczne:
Średnica : 5 mm
Długość : 25 mm
Średnica wkręta : 3.0 – 4.0 mm
Średnica otworu d0 Ø : 5 mm
Głębokość otworu h1 : 35 mm
Min. głębokość zakotwienia hef : 25 mm
Minimalna długość wkręta: długość kołka + grubość elementu montażowego + 5 mm
|
BARRACUDA |
Beton C20/25 |
Cegła pełna MZ 12 |
Cegła pustakowa Hlz12 wytrzymałość 1 kg/dm 3 |
Pustak Hbl2 |
Beton komórkowy PB2, PP2 |
Płyta gips-karton 12,5 mm |
płyta gipsowo-włókninowa 12,5 mm |
|
5×25 mm |
40 kg |
20 kg |
– |
– |
– |
– |
– |
|
6×30 mm |
70 kg |
35 kg |
– |
– |
– |
– |
– |
|
8×40 mm |
90 kg |
50 kg |
– |
– |
– |
– |
– |
|
10×50 mm |
200 kg |
80 kg |
– |
– |
– |
– |
– |
|
12×60 mm |
220 kg |
120 kg |
– |
– |
– |
– |
– |
|
14×70 mm |
230 kg |
– |
– |
– |
– |
– |
– |
|
16×80 mm |
250 kg |
– |
– |
– |
– |
– |
– |
Podane wartości mocowania odnoszą się do śrub o największej średnicy; kształt gwintu zbliżony do DIN 7998
Należy przestrzegać głębokości kotwienia kołka ściennego
Metoda wiercenia i czyszczenia otworu musi być dostosowana do materiału budowlanego
Zalecane obciążenia dotyczą tylko montażu w materiale budowlanym, a nie montażu w spoinach
Sposób montażu:
Przygotuj otwór zgodnie z rozmiarem kołka,
Użyj udaru w przpadku betonu i pełnej cegły,
Minimalna długość wkrętu = długość kołka + grubość mocowanego elementu + 5 mm
