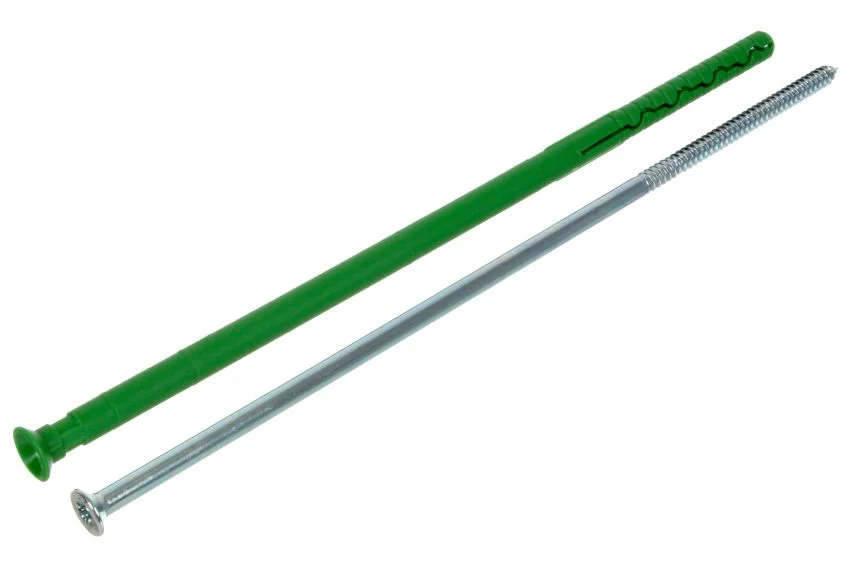

Profesjonalny Łącznik do Systemów Klinkierowych w Podłożach Betonowych i Murowych
Zastosowanie:
Profesjonalny łącznik dedykowany do systemów klinkierowych, przeznaczony do stosowania w podłożach betonowych oraz murowych, zarówno pełnych, jak i szczelinowych (kategorie A, B, C, D). Dzięki specjalnej konstrukcji i małemu łbowi wpuszczanemu umożliwia dyskretny montaż w fudze, zapewniając estetyczny wygląd elewacji.
Właściwości:
Wszechstronność zastosowań kompatybilny z betonem, cegłami pełnymi oraz pustakami szczelinowymi (A, B, C, D).
Dyskretny montaż mały łeb wpuszczany pozwala na ukrycie łącznika w fudze.
Bezpieczna i stabilna instalacja innowacyjna konstrukcja zabezpieczona przed przekręceniem.
Pewne zakotwienie uniwersalna strefa rozporowa zapewnia wysoką jakość mocowania.
Wysoka wytrzymałość optymalizowane parametry nośnościowe.
Zwiększona odporność na zginanie wytrzymałość łącznika na obciążenia dynamiczne.
Szybki montaż fabrycznie wstępnie zmontowana śruba przyspiesza proces instalacji.
Certyfikowana jakość zgodność z wymaganiami budowlanymi: Z-21.2-589.
Specyfikacja Techniczna:
Średnica łącznika: 8 mm
Długość koszulki: 100 mm
Średnica łba: 12 mm
Typ łba: stożkowy
Głębokość wierconego otworu (h1): 80 mm
Głębokość zakotwienia (hef): 70 mm
Typ napędu: TX30
Nośności Charakterystyczne:
Kategoria podłoża A (betonowe)
Beton zwykły (C12/15 wg EN 206-1): 1,0 kN
Ściana trójwarstwowa z betonu (B15): 0,25 kN
Kategoria podłoża B (cegły pełne):
Cegła ceramiczna pełna (Mz12 wg DIN 105): 0,4 kN
Cegła silikatowa pełna (KS12 wg DIN EN 106): 0,4 kN
Beton lekki pełny (V wg DIN 18152): 0,2 kN
Kategoria podłoża C (pustaki szczelinowe):
Pustak ceramiczny szczelinowy (Hlz wg DIN 105): *
Pustak ceramiczny szczelinowy (Hlz wg ÖNORM B 6124): 0,75 kN
Pustak silikatowy drążony (KSL6 wg DIN EN 106): 0,25 kN
Pustak z betonu lekkiego (HbL2 wg DIN 18151): 0,15 kN
Kategoria podłoża D (beton lekki):
Beton lekki wg TGL: 0,3 kN
(W przypadku innych podłoży, zgodnie z zapisami ETA, należy przeprowadzić badania poligonowe.)
Zalecenia Montażowe:
Dla obciążeń dopuszczalnych należy uwzględnić krajowe współczynniki bezpieczeństwa. Zaleca się przestrzeganie zapisów Europejskiej Oceny Technicznej w celu zapewnienia prawidłowej aplikacji produktu.
Profesjonalny łącznik do systemów klinkierowych to gwarancja trwałości, bezpieczeństwa i dyskretnego wykończenia. Wybierz produkt, który spełnia najwyższe standardy w budownictwie.
