Description

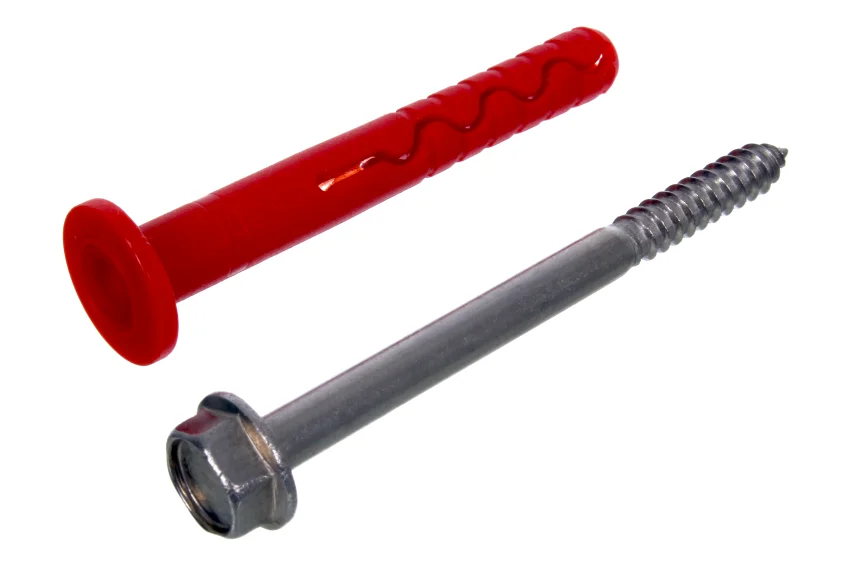

Kołek rozporowy z łbem sześciokątnym SW10. Umożliwia szybkie i trwałe montowanie elementów do ściany wykonanych z większości powszechnych materiałów budowlanych. Wykonane z stali nierdzewnej A4.
Właściwości:
łeb sześciokątny z zintegrowaną podkładką,
do wszystkich powszechnie stosowanych materiałów budowlanych
dwukierunkowa strefa zakotwienia
Dane techniczne:
rozmiar: 8×60 mm
grubość elementu mocowanego (max): 10 mm
Stal nierdzewna A4-AISI 316
Zastosowanie:
dla wielopunktowych zamocowań niekonstrukcyjnych wg ETA 020
mocowanie w podłożach murowych pełnych oraz w betonie
|
wielkość |
symbol |
jednostka |
beton C16/20 |
cegła ceramiczna pełna fb=20N/mm2 |
cegła silikatowa pełna fb=20N/mm2 |
|
Nośność charakterystyczna na wyrywanie |
NRk,p |
kN |
6,5 |
||
|
Nośność charakterystyczna |
kN |
2 |
2,5 |
||
|
Średnica otworu w elemencie mocowanym |
df |
mm |
8,50 |
8,50 |
8,5 |
|
Średnica wierconego otworu |
d0 |
mm |
8 |
8 |
8 |
|
Średnica wykrawania wiertła |
dcut max |
mm |
8,45 |
8,45 |
8,45 |
|
Głębokość wierconego otworu |
h1 |
mm |
60 |
60 |
60 |
|
Nominalna głębokość zakotwienia |
hnom |
mm |
50 |
50 |
50 |
|
Minimalna grubość podłoża betonowego |
hmin |
mm |
100 |
115 |
115 |
|
Minimalny rozstaw łączników |
smin |
mm |
50 |
100 |
100 |
|
Minimalna odległość od krawędzi |
cmin |
mm |
50 |
80 |
80 |
Materiał:
Wkręty wykonane są ze stali kwasoodpornej A4. Jest to stal austenityczna która dzięki dodatkom stopowym (molibden) wykazuje wysoką odporność nie tylko na działanie wody ale również środowisk kwaśnych oraz zasadowych. Jest to stal o znacznie wyższych właściwościach antykorozyjnych od stali nierdzewnej A2. Inne oznaczenia stali A4 to: AISI 316 , X5CrNiMo17-12-2 , 1.4401.
