Description

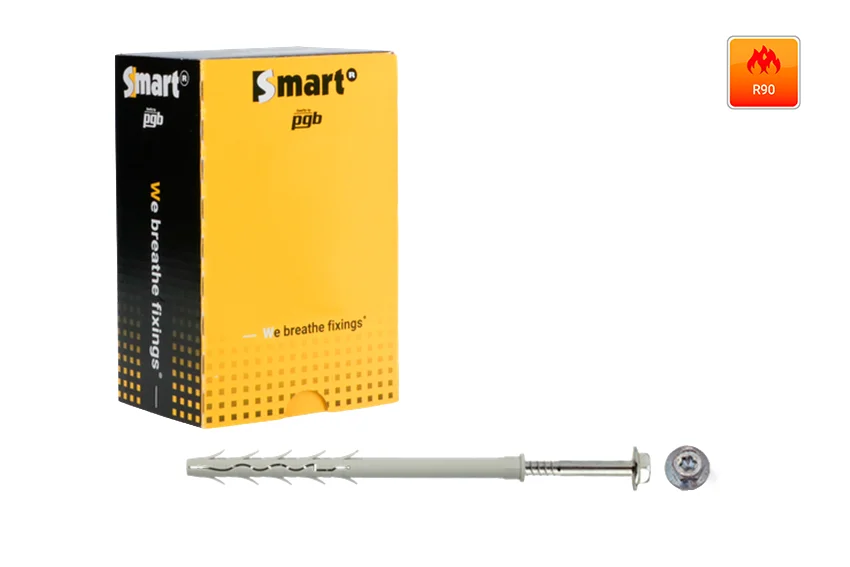

Profesjonalny kołek ramowy (Frame anchor) typu RPC przeznaczony do trwałego mocowania elementów konstrukcyjnych w betonie oraz murze. Wersja z kołnierzem cylindrycznym i wkrętem z łbem sześciokątnym z podkładką zintegrowaną zapewnia wysoką siłę docisku oraz stabilne osadzenie w podłożu.
Kołek dedykowany jest do montażu przelotowego (push-through installation).
Dane techniczne
Średnica kołka (d): 12,0 mm
Długość kołka (l): 220,0 mm
Średnica wiertła (d0): 12 mm
Głębokość wiercenia (h1): 80 mm
Efektywna głębokość zakotwienia (hef): 70 mm
Grubość mocowanego elementu (tfix): do 150 mm
Śruba:
Średnica śruby (ds): 8 mm
Długość śruby (ls): 227 mm
Rozmiar klucza (sw): 13 mm
Napęd wewnętrzny: TX40
Materiał tulei: Nylon PA6 (poliamid)
Powłoka śruby: Ocynk galwaniczny Cr3+ (ochrona antykorozyjna)
Środowisko instalacji: C1 suche środowisko wewnętrzne
Typ montażu: przelotowy
Opakowanie: pudełko kartonowe
Ilość w opakowaniu: 25 szt.
Budowa i zasada działania
Kołek ramowy SMART wyposażony jest w wydłużoną strefę rozporu, która zapewnia:
pewne zakotwienie w materiałach pełnych (beton, cegła pełna),
skuteczne rozpieranie w materiałach drążonych (pustaki, cegła dziurawka),
stabilność w podłożach o niższej wytrzymałości na ściskanie (np. gazobeton).
Podczas dokręcania śruby następuje kontrolowane rozpieranie tulei nylonowej, co zwiększa powierzchnię kontaktu z podłożem i poprawia nośność zamocowania.
Zastosowanie
Uniwersalny kołek ramowy do profesjonalnych zastosowań montażowych:
montaż bram i furtek,
mocowanie ościeżnic drzwiowych i ram okiennych,
kotwienie konstrukcji drewnianych,
montaż konstrukcji stalowych i wsporczych,
instalacja elementów fasadowych i zabudów technicznych.
Dzięki łbowi sześciokątnemu z podkładką kołek zapewnia wysoki moment dokręcania oraz równomierne rozłożenie sił docisku, co jest szczególnie istotne przy montażu elementów stalowych.
Zalety systemu SMART
Długa strefa rozporu bezpieczne zakotwienie również w podłożach pustych
Jednolita głębokość zakotwienia 70 mm dla wszystkich długości
Prosty i szybki montaż przelotowy
Wysoka odporność mechaniczna tulei z nylonu PA6
Ocynk Cr3+ ochrona antykorozyjna w środowisku C1
Rekomendacje montażowe
Wiercić otwór Ø12 mm o dedykowanej długości
Oczyścić otwór z pyłu (wydmuchanie / szczotkowanie).
Wprowadzić kołek przez mocowany element (montaż przelotowy).
Dokręcić śrubę kluczem 13 mm lub przy użyciu napędu TX.
To rozwiązanie dedykowane dla profesjonalistów wymagających powtarzalnej jakości, wysokiej nośności i uniwersalności zastosowań w betonie i murze. Optymalna geometria rozpierania oraz trwały materiał tulei zapewniają długotrwałą stabilność połączenia.
