Description

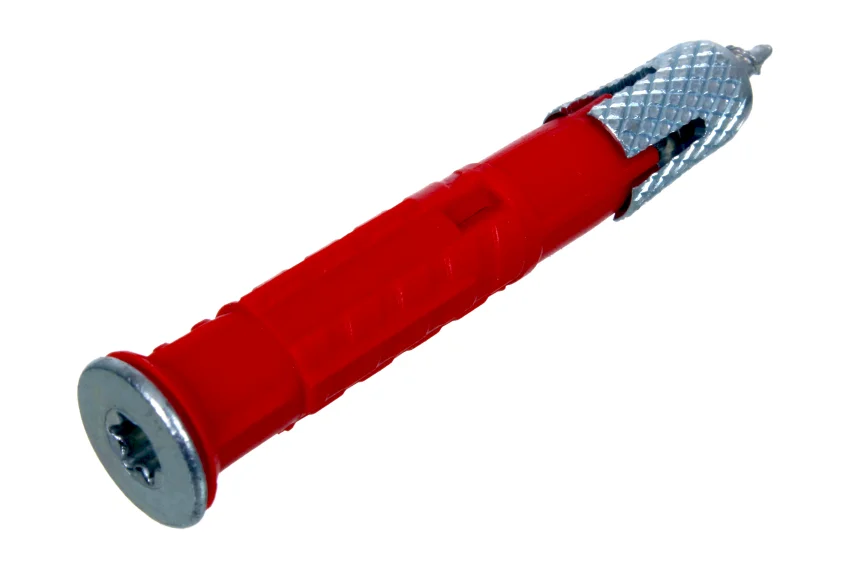

Uniwersalny kołek VLF z tworzywa sztucznego dostarczany jest zmontowany z wkrętem. Kołek składa się z tulejki z wpuszczanym kołnierzem i krawędziami blokującymi obrót, z korpusu rozporowego, którego trzy segmenty złączone są na końcu kołka oraz z nasadzonej na kołek naciętej tulejki metalowej z gwintem wewnętrzym. Kołek Apollo produkowany jest w dwóch odmianach: VLF-SI ze śrubą do płyt wiórowych, z gniazdem TORX, VLF-KB ze śrubą z łbem sześciokątnymi podkładką. Kołek VLF jest wbijany w gazobeton P2/PP2 i P4/PP4 jak gwóźdź, bez uprzedniego wiercenia otworu. W beton, mur pełny i mur z pustą przestrzenią kołek wbijany jest w poprzednio wywiercony otwór.
Po wbiciu kołka należy dokręcić wkręt.
Kołki VLF stosuje się do mocowania krawędziaków drewnianych, konstrukcji wsporczych z drewna, profili metalowych itp.
Idealny do gazobetonu, bez wiercenia!
Możliwość stosowania w większośći materiałow budowlanych,
Wysokie wartości wytrzymałościowe,
Gotowy do użycia ze względu na zamontowany wkręt
Dane techniczne:
Średnica : 10 mm
Długość : 160 mm
Średnica wkręta : 7.0 mm
Średnica otworu d 0 Ø : 10 mm
Długość otworu h1 : 170 mm
Min. głębokość zakotwienia hef : 55 mm
Max. grubość elementu mocowanego tfix: 100 mm
|
Apollo |
Beton C20/25 |
Cegła pełna MZ 12 |
Cegła pustakowa Hlz12 wytrzymałość 1 kg/dm 3 |
Pustak Hbl2 |
Beton komórkowy PB2, PP2 |
Płyta G-K 12,5 mm |
Podwójna płyta G-K 2×12,5 mm |
|
6×50 mm |
20 kg |
15 kg |
20 kg |
25 kg |
10 kg |
10 kg |
15 kg |
|
6×70 mm |
20 kg |
15 kg |
20 kg |
25 kg |
10 kg |
10 kg |
15 kg |
|
8×60 mm |
50 kg |
40 kg |
25 kg |
30 kg |
20 kg |
10 kg |
15 kg |
|
8×80 mm |
50 kg |
40 kg |
25 kg |
30 kg |
20 kg |
10 kg |
15 kg |
|
8×100 mm |
50 kg |
40 kg |
25 kg |
30 kg |
20 kg |
10 kg |
15 kg |
|
8×120 mm |
50 kg |
40 kg |
25 kg |
30 kg |
20 kg |
10 kg |
15 kg |
|
8×140 mm |
50 kg |
40 kg |
25 kg |
30 kg |
30 kg |
10 kg |
15 kg |
|
10×100 mm |
80 kg |
60 kg |
30 kg |
35 kg |
30 kg |
10 kg |
15 kg |
|
10×120 mm |
80 kg |
60 kg |
30 kg |
35 kg |
30 kg |
10 kg |
15 kg |
|
10×140 mm |
80 kg |
60 kg |
30 kg |
35 kg |
30 kg |
10 kg |
15 kg |
|
10×160 mm |
80 kg |
60 kg |
30 kg |
35 kg |
30 kg |
10 kg |
15 kg |
Należy przestrzegać głębokości kotwienia kołka ściennego
Metoda wiercenia i czyszczenia otworu musi być dostosowana do materiału budowlanego
Zalecane obciążenia dotyczą tylko montażu w materiale budowlanym, a nie montażu w spoinach
Sposób montażu:
Beton komórkowy
Wbić przetykowo APOLLO w beton komórkowy,
Dokręcić wkręt aby utworzyła się pętla (optymalnie 6 obrotów wkręta)
Pozostałe materiały:
Wiercenie w cegłę perforowaną i płytę gipsowo-kartonową bez udaru aby nie zniszczyć materiału,
Utrzymuje się w betonie i murze litym dzięki dużemu tarciu,
Utrzymuje się w cegle perforowanej poprzez rozciąganie i węzły
Utrzymuje się za płytą gipsowo-kartonową przez węzeł po ściągnięcu przez tuleję,
W betonie komórkowym (gazobeton) głęboko osadzony powstaje wiązanie
Przelotowy montaż
