Description

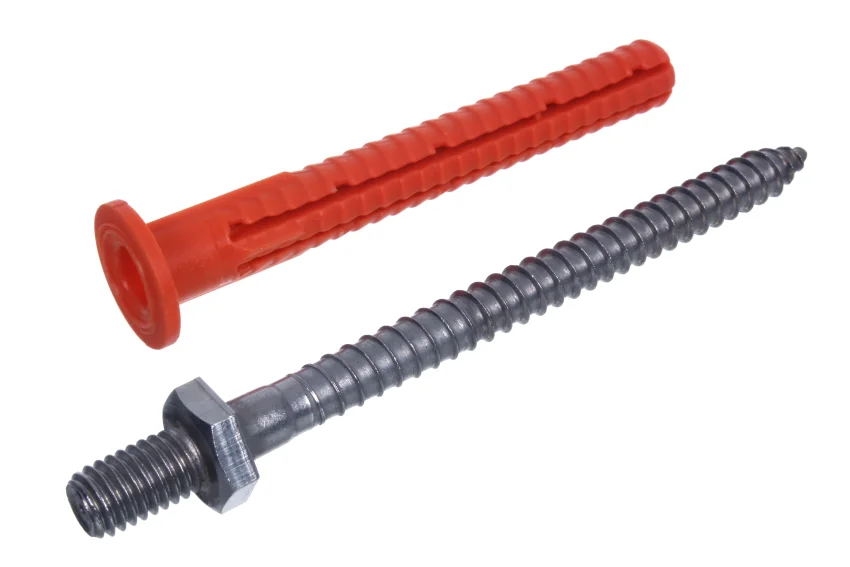

Kołek rozporowy z końcówką gwintowaną M8. Umożliwia szybkie i trwałe montowanie dodatkowych elementów do ścian wykonanych z większości powszechnych materiałów budowlanych. Wykonanie ze stali nierdzewnej A4 gwarantuje wieloletni okres użytkowania połączony z estetycznym wyglądem i brakiem zacieków spowodowanych korozją na ścianie.
Właściwości:
długość łącznika: 80 mm
końcówka gwintowana M8 x 13 mm
do wszystkich powszechnie stosowanych materiałów budowlanych
niezawodne mocowanie w materiałach słabonośnych
czterokierunkowa strefa zakotwienia
Śruba łącznika z dwustopniowym gwintem
bardzo wysoka wytrzymałość łącznika na zginanie,
Zastosowanie:
mocowanie profili wsporczych w podkonstrukcjach fasad wentylowanych
mocowanie sufitów podwieszanych
mocowanie nakrętek z uchem
|
wielkość |
symbol |
jednostka |
beton C16/20 |
beton C12/15, cienkie płyty betonowe |
pustak ceramiczny szczelinowy fb=12N/mm2 |
pustak silikatowy szczelinowy fb=12N/mm2 |
beton komórkowy fb=4N/mm2 |
|
Średnica otworu w elemencie mocowanym |
df |
mm |
10,50 |
10,50 |
10,50 |
10,45 |
10,50 |
|
Średnica wierconego otworu |
d0 |
mm |
10 |
10 |
10 |
10 |
10 |
|
Średnica wykrawania wiertła |
dcut max |
mm |
10,45 |
10,45 |
10,45 |
10,45 |
10,45 |
|
Głębokość wierconego otworu |
h1 |
mm |
80 |
80 |
80 |
80 |
80 |
|
Nominalna głębokość zakotwienia |
hnom |
mm |
70 |
70 |
70 |
70 |
70 |
|
Minimalna grubość podłoża betonowego |
hmin |
mm |
100 |
50 |
100 |
100 |
140 |
|
Minimalny rozstaw łączników |
smin |
mm |
60 |
80 |
100 |
100 |
80 |
|
Minimalna odległość od krawędzi |
cmin |
mm |
50 |
160 |
100 |
100 |
150 |
