Description

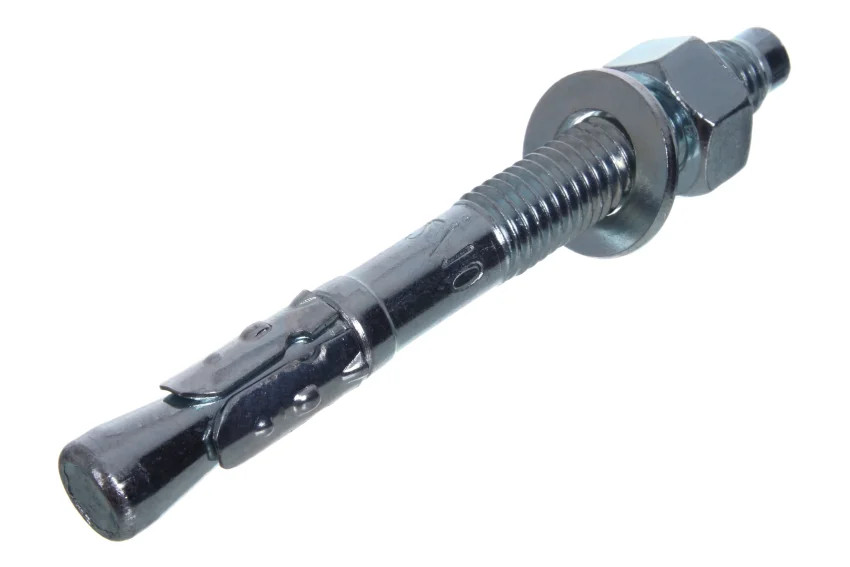

Kotwa sworzniowa ocynkowana do betonu niezarysowanego klasy C20/25-C50/60. Kotwa została ocynkowana galwanicznie zapewniając ochronę przed korozją.
Zastosowanie:
Konstrukcje stalowe
Podstawy słupów
Barierki
Trasy kablowe
Poręcze
Balustrady
Drabiny
Systemy elewacyjne
Dane techniczne:
Rozmiar: M8
Długość (L): 75 mm
Grubość montowanego elementu (Tfix): 10 mm
Nośność: 6,4 kN
Wymagany moment dokręcania: 15 Nm
Średnica wierconego otworu: 8 mm
|
wielkość |
symbol |
jednostka |
wartość |
|
Średnica wierconego otworu |
d0 |
mm |
8,0 |
|
Średnica wykrawania wiertła |
dcut max |
mm |
8.45 |
|
Efektywna głębokość zakotwienia |
hef |
mm |
43 |
|
Nominalna głębokość zakotwienia |
hnom |
mm |
50 |
|
Głębokość wierconego otworu |
h1 |
mm |
63 |
|
Minimalna grubość podłoża betonowego |
hmin |
mm |
100 |
|
Minimalny rozstaw kotew |
smin |
mm |
50 |
|
c |
mm |
50 |
|
|
Minimalna odległość od krawędzi |
cmin |
mm |
50 |
|
s |
mm |
50 |
|
|
Wymagany moment dokręcający |
Tinst |
Nm |
20 |
