Opis

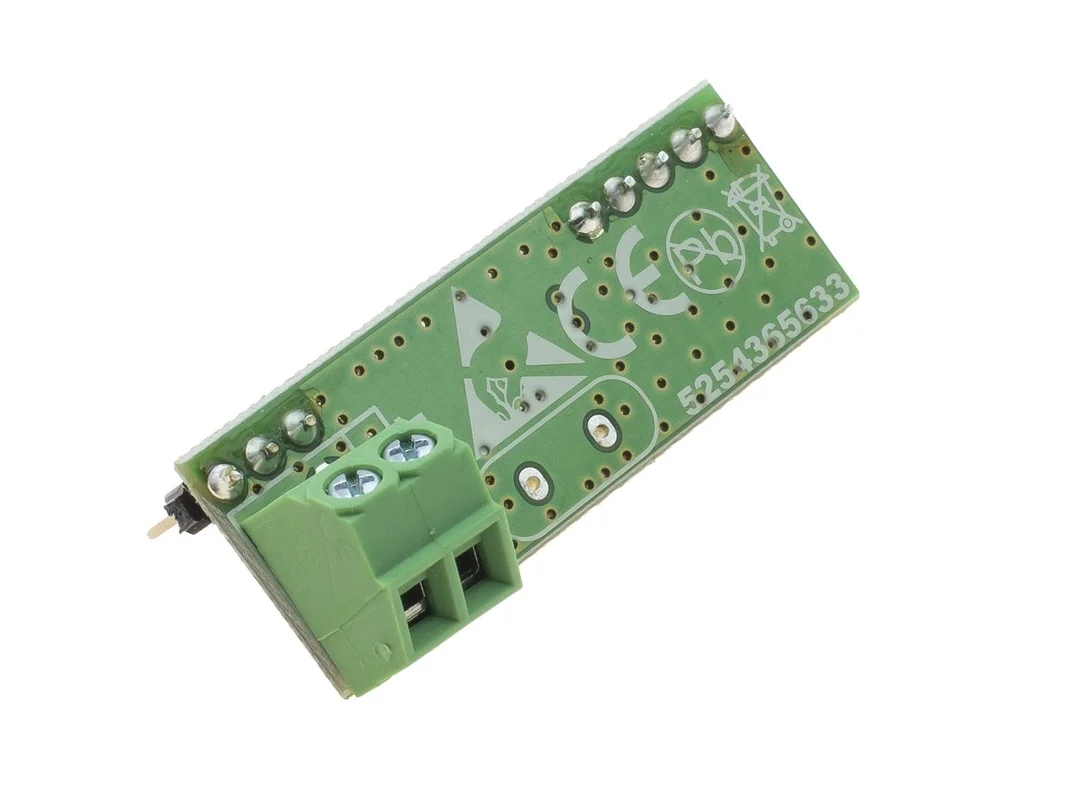

Nowa wersja odbiornika radiowego z lepszą czułością i odpornością na zakłócenia radiowe, w pełni zamienna za RT1. Pracuje na częstotliwości 433,92 MHz z modulacją OOK i ASK. Jego konstrukcja opiera się na układzie zawierającym w sobie . generator VCO oraz syntezer PLL. Pracuje poprawnie przy zasilaniu od 3V do 5V. Może on znaleźć zastosowanie w systemach sterowania, transmisji danych oraz aplikacjach alarmowych. Docelowo jest on przeznaczony do współpracy z naszymi nadajnikami.
Opis wyprowadzeń (od prawej) :
VCC(+5V) / zasilanie +5V
antenna GND / masa anteny
antenna / wejście anteny
GND / masa odbiornika
VCC(+5V) / zasilanie +5V
NC not connected / nie używany
data output / wyjście syfnału .
VCC(+5V) / zasilanie +5V
Dane techniczne :
Częstotliwość pracy : 433,92MHz
Modulacja : ASK, OOK
Czułość odbiornika : <-109dBm
Szerokość pasma -3dB : 330kHz
Napięcie zasilania(Vcc) : 3V-5V
Pobór prądu : Wyjście stan wysoki :0.8*Vdd
Wyjście stan niski : Temperatura pracy : -20°C / +50°C
Waga : 3,6g / 3,6g / 3,3g
Droga radiowa : ELDRIM 433MHz
