Description

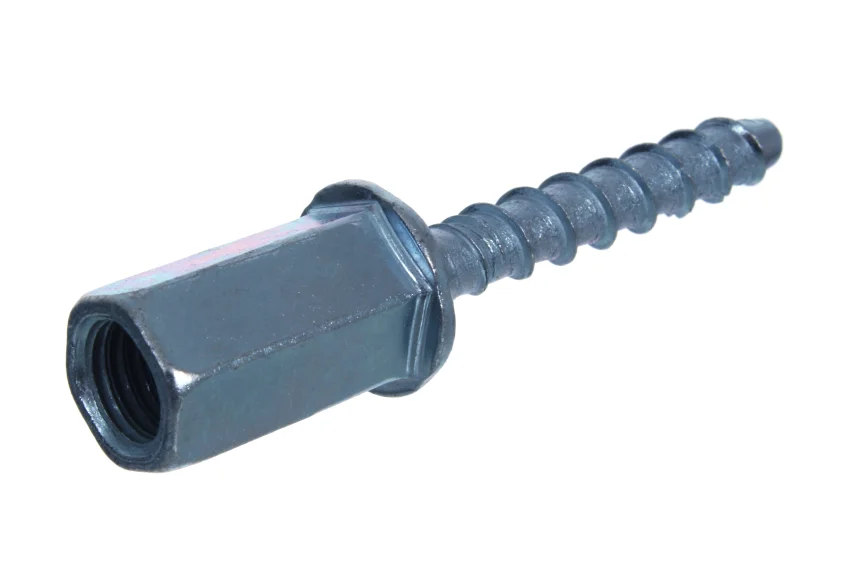

Śruby do betonu EJOT charakteryzują się prostotą użytkowania. Kotwa posiada podwójny gwint wewnętrzny M8 + M10. Uniwersalne rozwiązanie pozwala na szybki montaż śrub z uchem, obejm czy szyn profilowych do podłoża. Śrubę można całkowicie zdemontować, co wyróżnia ja na tle innych producentów. Łeb sześciokątny na klucz SW 17.
Właściwości:
rozmiar: 6×45 mm
stal ocynkowana galwanicznie,
do stosowania w betonie zarysowanym i niezarysowanym klasy C20/25 – C50/60 (ETA-17/0835) oraz płytach kanałowych (ETA-18/0835)
łeb sześciokątny z gwintem wewnętrznym M8 i M10 z zintegrowaną podkładką
śruba samogwintująca do montażu przelotowego
brak naprężeń, dzięki czemu możliwe jest zastosowanie blisko krawędzi i niewielkim rozstawie osiowym,
możliwość całkowitego demontażu
odponość ogniowa R30, R60, R90, R120
Zastosowanie:
uchwyty i obejmy rurowe,
szyny profilowe,
śruby z uchem
|
wielkość |
symbol |
jednostka |
JC2 6 mm |
|
Średnica otworu w elemencie mocowanym |
df |
mm |
9 |
|
Średnica wierconego otworu |
d0 |
mm |
6 |
|
Średnica wykrawania wiertła |
dcut max |
mm |
6,4 |
|
Głębokość wierconego otworu w betonie |
h1 |
mm |
65 |
|
Głębokość wierconego otworu w płytach kanałowych |
50 |
||
|
Nominalna głębokość zakotwienia w betonie |
hnom |
mm |
55 |
|
Nominalna głębokość zakotwienia w płytach kanałowych |
40 |
||
|
Minimalna grubość podłoża betonowego |
hmin |
mm |
100 |
|
Minimalny rozstaw śrub |
smin |
mm |
35 |
|
Minimalna odległość od krawędzi |
cmin |
mm |
35 |
|
Moment dokręcający |
Tinst |
Nm |
14 |
