Opis
Podstawowe cechy produktu:
TYP: Solarny regulator ładowania MPPT
Napięcie zasilania: 12V @ 20V-60V / 24V @ 30V-90V (autodetekcja)
Napięcie wyjściowe: 12V lub 24V autodetekcja
Prąd ładowania akumulatora: 20 A
Regulatory MPPT są ulepszoną wersją regulatorów PWM.
Naturalnie spełniają one wszystkie podstawowe funkcje jakich wymaga się od regulatora ładownia. Mają wbudowaną dodatkową funkcję, tak zwaną MPPT czyli śledzenie MPP modułów PV. MPP jest to punkt maksymalnej mocy panela wyznaczany w charakterystyce prądowo napięciowej. Dzięki systemowi MPPT regulator przez cały czas bada napięcie na panelu wykrywając punkt mocy maksymalnej, co w znacznej mierze przyspiesza ładowanie akumulatora przez panel. Regulatory MPPT przyspieszają ładowania akumulatorów od 20 do 30% szybciej niż regulatory PWM.
Regulator MPPT to doskonały wybór dla warunków klimatycznych panujących w naszym kraju.
Charakterystyka
Śledzenie maksymalnego punktu pracy (MPPT)
Automatyczne wykrywanie napięcia 12/24V
Regulacja napięciowa i prądowa
Ładowanie PWM
Technologia ładowania wielostopniowego
Odłączanie odbiorników
Automatyczne załączanie po rozłączeniu
Wyświetlacz LCD parametrów pracy System zabezpieczeń
Przeładowanie akumulatora
Głębokie rozładowanie akumulatora
Zamiana biegunów na każdym z wejść/wyjść
Automatyczny bezpiecznik elektroniczny
Ochrona przeciwzwarciowa
Przeciwprzepięciowe na wejściu panelu
Ochrona przed zbyt wysokim napięciem Uoc, gdy akumulator nie jest podłączony
Przed prądem zwrotnym do panelu nocą
Przed przegrzaniem i zbyt dużym obciążeniem
Odłączenie akumulatora przy zbyt wysokim napięciu W zestawie

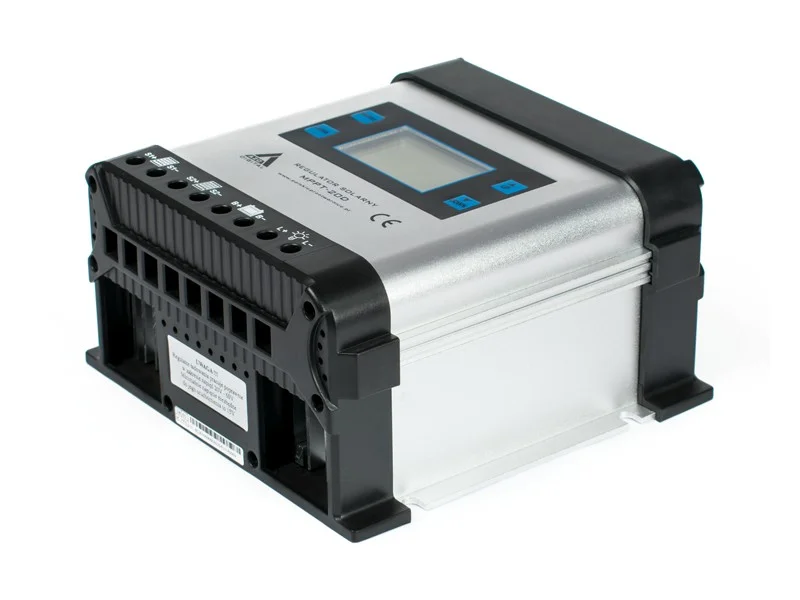

Regulator solarny MPPT-20
Instrukcja obsługi w języku polskim
Gwarancja 3 lata
Dane techniczne
Napięcie wyjściowe wejściowe: 12V @ 20V-60V / 24V @ 30V-90V (autodetekcja)
Obsługiwany typ akumulatora: AGM / Żelowy
Napięcie ładowania (ustawialne): 14.0V ÷ 15.0V / 28.0V ÷ 30.0V
Napięcie podtrzymania: 13.8V / 27.6V
Napięcie rozłączenia (LVD): 10.4V ÷ 11.4 V / 20.8V ÷ 22.8V
Napięcie ponownego załączenia: 12.2V ÷ 13.2 V / 24.4 V ÷ 26.4V
Zabezpieczenie nadnapięciowe akumulatora: 12V @ 17V / 24V @ 34V
Zabezpieczenie nadnapięciowe PV: 12V @ 60V / 24V @ 90V
Maksymalny prąd ładowania: 20A
Maksymalny prąd obciążenia: 20A
Własne zużycie prądu: Temperatura pracy: -40°C ~ +50°C
Kompensacja temperaturowa: 12V @ 18mV/°C / 24V @ 36mV/°C/td>
Maksymalny przekrój przewodów: 16mm / 6AWG
Stopień ochrony (IP): IP21
Wymiary DxSxW [mm]: 175x175x95
Waga [kg]: 1.47
Urządzenie elektryczne instalować i obsługiwać zgodnie z wymogami zawartymi w karcie produktu oraz instrukcji instalacji.
