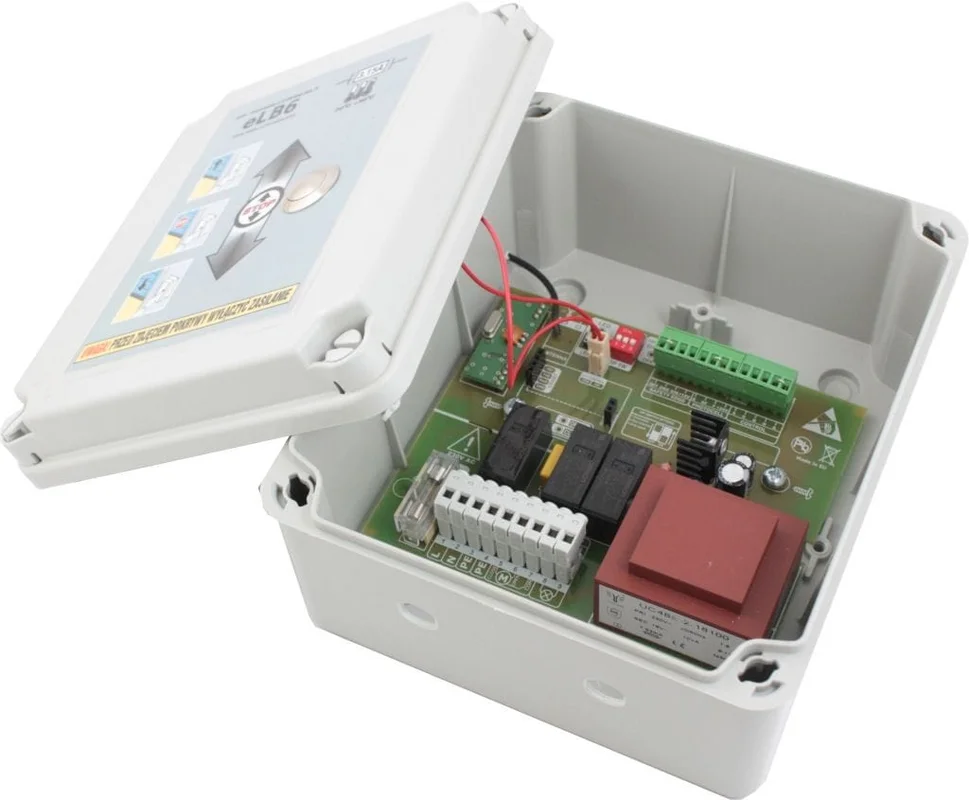

Opis eLB6 Sterownik napędów bramowych lub garażowych do 700 W
eLB6 to sterownik dla napędów bramowych i garażowych wykorzystujący silnik(roletowy) rewersyjny jednofazowy z wbudowanymi krańcówkami, zasilany napięciem 230Vac. Automatycznie rozpoznaje zadziałanie wyłącznika krańcowego. Posiada wbudowany odbiornik radiowy. Doskonale nadaje się do pracy ciągłej. Można zastosować go na parkingach osiedlowych, posesjach prywatnych i w firmach.
eLB6 jest dostępny w wersjach:
eLB6E działa w trybie High Security KeeLoq® i współpracuje z pilotami firmy Eldrim, Elbram
eLB6Ek działa w trybie High Security KeeLoq®, współpracuje z pilotami firmy Eldrim oraz posiada manipulator 3-przyciskowy
eLB6H współpracuje z niemal wszystkimi pilotami zgodnymi z systemem kodowania KeeLoq®
eLB6Hk współpracuje z niemal wszystkimi pilotami zgodnymi z systemem kodowania KeeLoq® oraz posiada manipulator 3-przyciskowy
eLB6THk współpracuje z niemal wszystkimi pilotami, posiada manipulator 3-przyciskowy oraz funkcję HOLD TO CLOSE
Podstawowe cechy eLB6:
Sterowanie sekwencyjne za pomocą nadajników na częstotliwość 433,92MHz
Sterowanie manipulatorem zewnętrznym lub umieszczonym na obudowie (Opcjonalnie)
Sterowanie manipulatorem na dwa sposoby
Funkcja automatycznego zamknięcia
Funkcja osiedlowa
Możliwość instalacji bariery podczerwieni
Funkcja testowania fotokomórek
Wejście listwy krawędziowej typu OSE(1kHz, 12Vdc)
Wcześniejsze auto-zamknięcie bramy po przejechaniu bariery podczerwieni
Sygnalizacja świetlna ruchu bramy lub załączanie oświetlenia z opóźnionym wyłączeniem
Sygnalizacja świetlna ruchu silnika
Prosta procedura instalacji i programowania
Wygodna obudowa sterownika IP53
|
DANE TECHNICZNE |
eLB6E, eLB6Ek | eLB6H, eLB6Hk, eLB6THk |
|
Zasilanie |
230 Vac ~ 50Hz |
|
Zakres temperatury pracy |
-20ºC / +70ºC |
|
Typ bezpiecznika |
3.15A/230V (FUSE) ø5×20 |
|
Minimalny pobór prądu w czasie spoczynku |
< 25 mA (bez akcesoriów) |
|
Pobór mocy w stanie spoczynku |
< 2 W (bez akcesoriów) |
|
Wymiary zewnętrzne |
(szerokość x głębokość x wysokość)
155 mm x 179 mm x 99 mm |
|
Obudowa |
IP53 |
|
Waga |
eLB6E, eLB6H 886g eLB6Ek, eLB6Hk 932g |
|
PARAMETRY WYJŚCIOWE |
|
|
Silnik(napięcie, maksymalna moc) |
230V, 700W |
|
Wyjście lampy(napięcie, maksymalna moc) |
230V, 40W nie stosować świetlówek |
|
Listwa optyczna zabezpieczenie krawędzi |
trójprzewodowe wejście typu OSE(FRABA lub Witt), 1kHz, 12Vdc |
|
PARAMETRY RADIOWE |
|
|
Standard transmisji |
KeeLoq® |
|
Zasięg |
do 200m |
|
Rodzaj modulacji / częstotliwość |
OOK / 433,92MHz |
|
Impedancja wejściowa anteny |
50 |
|
Antena |
antena wewnętrzna, zaciski do podłączenia anteny zewnętrznej |
|
Obsługiwane piloty |
2k433, 4k433, 2A433, 4A433, 4E433 | KeeLoq® 433,92MHz |
|
Pamięć pilotów |
34szt. |
|
FUNKCJONALNOŚĆ |
|
|
Czas auto-zamykania |
5s 10min |
| maksymalny czas pracy sterownika | 120s |
| Interfejs użytkownika | prosta instalacja urządzenia, procedura uczenia
oraz konfiguracji, oparta na jednej diodzie LED i jednym przycisku |
| Konfiguracja nadajnika | Możliwość przypisania dowolnego przycisku do kanału |
| Możliwość kasowania całej pamięci | TAK |
| Możliwość kasowania pojedynczego pilota | NIE |
| Możliwość wpisania pilota bez konieczności dostępu do przycisków odbiornika | NIE |
Pliki do pobrania:
eLB6THk_-Instrukcja_Obslugi_V1.0.pdfeLB6V3_-_Zalacznik_10_-_Schemat_podlaczenia_silnika_SE_5.24GFA87.pdfeLB6V3_-_Zalacznik_11_-_Podlaczenie_modulu_RI-CO28.pdfeLB6_(E,Ek,H,Hk)_-_Instrukcja_Obslugi_Irev1.
