Opis Sterownik eLB7H do bram przesuwnych garażowych 24V zamiennik ES1 EL1Q

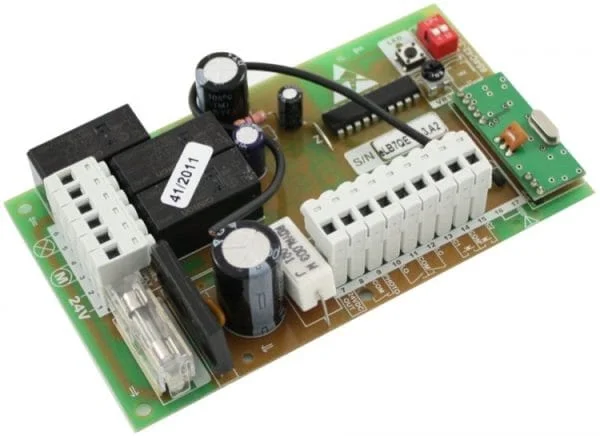

Sterownik eLB7 jest przeznaczony dla napędów bramowych i garażowych wykorzystujący silniki na napięcie stałe 24V o mocy do 140W. Doskonale nadaje się do pracy ciągłej. Można zastosować go na parkingach osiedlowych, posesjach prywatnych i w firmach. Posiada liczne zabezpieczenia i wbudowany odbiornik radiowy na częstotliwość 433,92MHz.
Sterownik standardowo dostępny jest w trzech wersjach:
eLB7E działająca w trybie High Security KeeLoq® i współpracuje z nadajnikami firmy Elbram lub eLdrim
eLB7H współpracuje z niemal wszystkimi pilotami zgodnymi z systemem kodowania KeeLoq®
eLB7E(H)L centrala sterująca dla automatów pierwszej generacji OPTIMUM 600, 800, 1100
Podstawowe cechy eLB7
Łagodny start i stop, co zwiększa żywotność bramy
Wbudowany odbiornik radiowy
Sterowanie za pomocą nadajników na częstotliwość 433,92MHz z kodem dynamicznie zmiennym KeeLoq®
Zdalne programowanie pilotów
Sterowanie na przycisk dzwonkowy
Funkcja osiedlowa
Funkcja furtki
Bariera podczerwieni
Funkcja automatycznego zamknięcia
Wcześniejsze automatyczne zamknięcie bramy po przejechaniu bariery podczerwieni
Regulacja siły przeciążenia statycznego i dynamicznego
Automatyczne uchylenie po przeciążeniu
Sygnalizacja świetlna lub załączanie z opóźnionym wyłączeniem oświetlenia
Prosta procedura instalacji i programowania
Dane techniczne:
eLB7E | eLB7H
Zasilanie: 24V ac/dc
Zakres temperatury pracy: -20ºC / +70ºC
Typ bezpiecznika: 6,3 A wymiary (5×20)
Moc silnika: max. 140W
Wymiary zewnętrzne (szerokość x głębokość x wysokość): 84,8mm x 154,4mm x 42,8mm bez przewodu
Obudowa: bryzgoszczelna obudowa plastikowa IP40
Waga: 130g | 130g
Parametry wyjściowe:
Wyjścia przekaźnikowe(typ, ilość, max. obciążenie): silnik DC, jedno, 5,8A/24Vdc (maksymalna moc 140W)
Wyjście przekaźnikowe lampy(typ, ilość, max. obciążenie): monostabilne, jedno, 1A/24Vac (maksymalna moc 25W)
Parametry radiowe:
Moduł radiowy: zintegrowany, superheterodynowy, zapewniający wysoka niezawodność, powtarzalność i odporność na zakłócenia radiowe
Standard transmisji: KeeLoq®
Zasięg: do 200m (przy stosowaniu nadajników eLdrim)
Rodzaj modulacji / częstotliwość: OOK / 433,92MHz
Impedancja wejściowa anteny: 50
Antena: antena wewnętrzna
Pamięć pilotów: 34szt. | 48szt.
Funkcjonalność:
Czas auto-zamykania: 5s 10min
Maksymalny czas pracy sterownika: 120s
Maksymalny czas świecenia lampy: 25min
Interfejs użytkownika: prosta instalacja urządzenia, procedura uczenia oraz konfiguracji, oparta na jednej diodzie LED i jednym przycisku
Konfiguracja nadajnika: możliwość przypisania dowolnego przycisku do kanału
Możliwość kasowania całej pamięci: tak
Możliwość kasowania pojedynczego pilota: nie
Możliwość wpisania pilota bez konieczności dostępu do przycisków odbiornika: nie
Uwagi: eLB7 jest zamiennikiem sterowników eL1Q, eL7Q, optimum
Akcesoria dodatkowe
Fotokomórki NOLOGO ZOOM Z2E
Lampa ostrzegawcza SNOD-LED z przerywaczem LED 12/24V
Pilot zdlanego sterowania 2k433
Pilot zdlanego sterowania 4A433
Pilot zdlanego sterowania 4E433 lub inne na 433,92 MHz z systemem kodowania Keeloq
Pliki do pobrania:
eLB7_(E,_H)_-_Instrukcja_Obslugi_Irev1.
