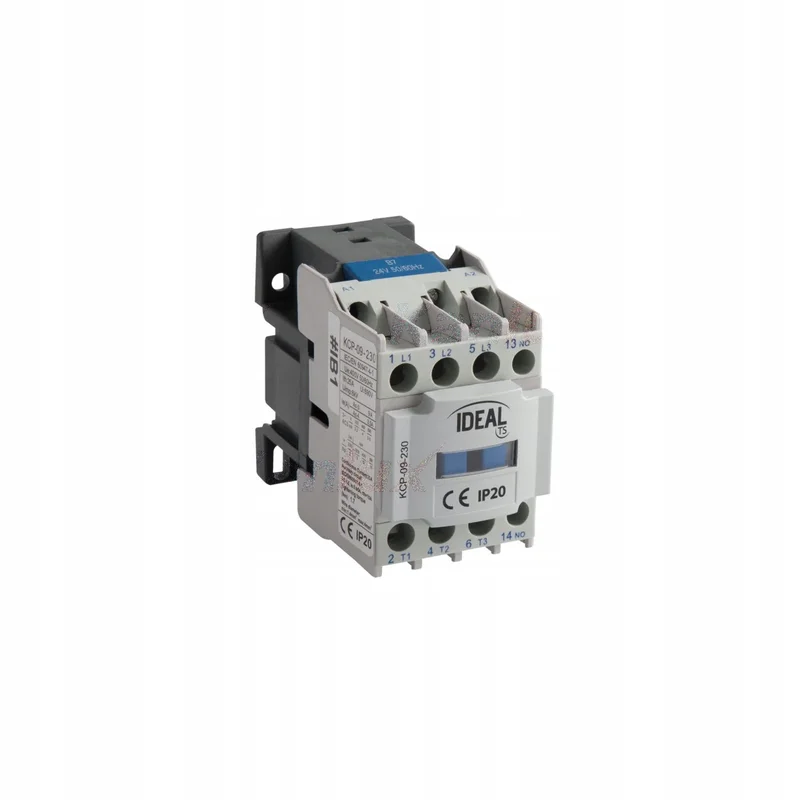

KCP-09-230
Kod produktu: 24100
Styczniki mocy miniaturowe przeznaczone są do łączenia obwodów prądu przemiennego w klasie użytkowania AC3. Styczniki standardowo posiadają styk pomocniczy 1NO.
DANE OGÓLNE:
Kategoria użytkowania: AC-3
Kolor: biały
Miejsce montażu: na szynę Th55
Norma: PN-EN 60947-4-1
DANE TECHNICZNE:
Częstotliwość znamionowa [Hz]: 50
Rodzaj przyłącza: kostka przyłączeniowa
Częstość łączeń elektryczna AC-3 [ilość/h]: 1200
Częstość łączeń elektryczna AC-4 [ilość/h]: 300
Częstość łączeń mechaniczna [ilość/h]: 3600
Impedancja na biegun [m]: 2.5
Moc znamionowa robocza AC-3 220-240V: 2,2kW
Moc znamionowa robocza AC-3 380-400V: 4kW
Moc znamionowa robocza AC-3 415V: 4kW
Moc znamionowa robocza AC-3 440V: 4kW
Moc znamionowa robocza AC-3 660-690V: 5,5kW
Napięcie zasilania cewki [V]: 230 AC
Napięcie znamionowe łączeniowe Ue [V]: 400
Prąd cieplny umowny Ith [A]: 25
Siła dokręcania [Nm]: 1,7Nm
Stopień IP: 20
Styki główne: 3
Styki pomocnicze: 1
Znamionowe napięcie izolacji Ui [V]: 690
Znamionowe napięcie udarowe wytrzymywane Uimp [V]: 6000
Znamionowy prąd łączeniowy Ie [A]: 9
Znamionowy prąd roboczy 380V – In AC-3: 9A
Znamionowy prąd roboczy 380V – In AC-4: 3,5A
Znamionowy prąd roboczy 440V – In AC-1: 20A
Znamionowy prąd roboczy 660V – In AC-3: 6,6A
Znamionowy prąd roboczy 660V – In AC-4: 1,5A
Żywotność elektryczna (x10³) ac-3: 1000
Żywotność elektryczna (x10³) ac-4: 200
Żywotność mechaniczna (x10): 10Nm
