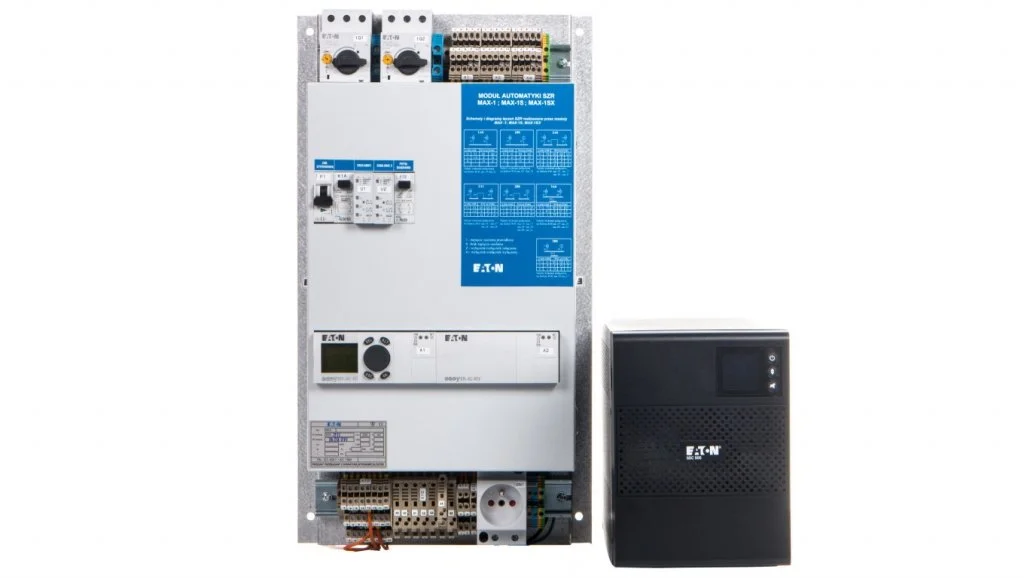

Układ automatyki SZR MAX-1 SZR011 – niezawodne sterowanie zasilaniem rezerwowym
Układ automatyki SZR MAX-1 SZR011 marki EATON to zaawansowane rozwiązanie przeznaczone do automatycznej zmiany źródła zasilania, zapewniające stabilność i bezpieczeństwo pracy instalacji elektrycznych. Dzięki precyzyjnemu pomiarowi napięcia oraz zastosowaniu nowoczesnej technologii, urządzenie gwarantuje szybkie i niezawodne przełączenia w przypadku awarii zasilania podstawowego.
Korzyści z zastosowania SZR MAX-1 SZR011
Wysoka precyzja pomiaru napięcia od 195 V do 440 V
Obsługa napięcia sterującego AC 50 Hz i 60 Hz od 230 V do 400 V
Regulowana zwłoka czasowa przy zaniku oraz podaniu zasilania od 0,5 do 30 sekund
Łatwe i pewne połączenie śrubowe zapewniające stabilność montażu
Konstrukcja o kompaktowych wymiarach (480 mm szerokości, 275 mm wysokości, 115 mm głębokości) oraz waga około 16,4 kg
Kontrola podnapięcia 3-fazowego zwiększa niezawodność systemu
Zastosowanie układu automatyki SZR MAX-1 SZR011
Produkt dedykowany jest do systemów zasilania rezerwowego w różnego rodzaju instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach przemysłowych i energetycznych, gdzie kluczowa jest ciągłość dostawy energii elektrycznej. Idealnie sprawdzi się w sterowaniu automatycznym przełącznikiem rezerwowego źródła zasilania (SZR).
Specyfikacja techniczna
Zakres pomiarowy napięcia 1: od 195 V do 250 V (AC)
Zakres pomiarowy napięcia 2: od 240 V do 440 V (AC)
Znamionowe napięcie sterowania Us przy AC 50 Hz i 60 Hz: od 230 V do 400 V
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania: 30 sekund
Minimalna regulowana zwłoka czasowa przy zaniku zasilania: 0,5 sekundy
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania: 30 sekund
Minimalna regulowana zwłoka czasowa przy podaniu zasilania: 0,5 sekundy
Kontrola podnapięcia: 3-fazowa
Rodzaj połączenia elektrycznego: śrubowe
Rodzaj mierzonego napięcia: AC
Rodzaj napięcia sterowania: AC
Wymiary (S x W x G): 480 x 275 x 115 mm
Waga: około 16,4 kg
Gwarancja
Produkt marki EATON objęty jest standardową gwarancją producenta, zapewniającą wsparcie techniczne oraz serwis w przypadku ewentualnych usterek.
FAQ – najczęściej zadawane pytania
Do jakich instalacji przeznaczony jest układ SZR MAX-1 SZR011?
Przeznaczony jest do instalacji wymagających automatycznego przełączania źródła zasilania w systemach rezerwowych.
Czy układ obsługuje napięcie sterujące 50 Hz i 60 Hz?
Tak, moduł pracuje z napięciem sterującym AC zarówno o częstotliwości 50 Hz, jak i 60 Hz.
Jakie są zakresy pomiarowe napięcia?
Zakresy pomiarowe obejmują 195-250 V dla napięcia 1 oraz 240-440 V dla napięcia 2.
Czy możliwe jest ustawienie zwłoki czasowej?
Tak, zwłoka czasowa regulowana jest w zakresie od 0,5 do 30 sekund zarówno przy zaniku, jak i podaniu zasilania.
Podsumowanie
Układ automatyki SZR MAX-1 SZR011 marki EATON to solidne i funkcjonalne rozwiązanie do automatyki SZR, gwarantujące bezpieczną i stabilną pracę zasilania rezerwowego. Dzięki precyzyjnej regulacji oraz szerokiemu zakresowi napięć konstrukcja ta spełni wymagania nawet najbardziej wymagających instalacji elektrycznych w całej Polsce.
