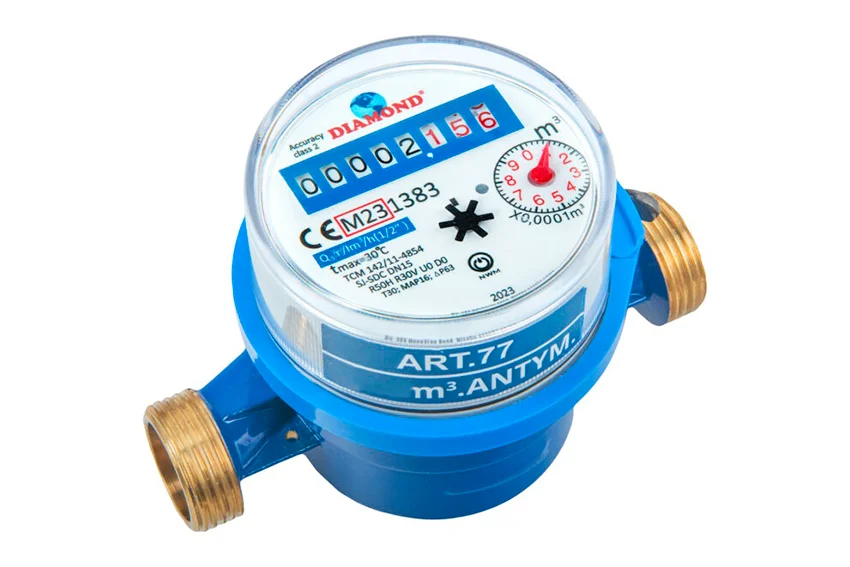

Wodomierz antymagnetyczny DIAMOND
Wodomierz DIAMOND to precyzyjny przyrząd pomiarowy przeznaczony do rozliczeniowego pomiaru zużycia zimnej wody wodociągowej w budynkach mieszkalnych oraz użytkowych. Konstrukcja urządzenia umożliwia montaż zarówno w pozycji poziomej (H), jak i pionowej (V), co ułatwia dopasowanie do istniejącej instalacji.
Licznik pomiarowy zabezpieczony jest plombą, która chroni mechanizm przed ingerencją osób nieuprawnionych. Dodatkowo model posiada zabezpieczenie antymagnetyczne, zwiększające odporność na próby zakłócania wskazań pola magnetycznego.
Zgodność z dyrektywą MID i oznaczenia metrologiczne
Wodomierze DIAMOND zostały poddane ocenie zgodności zgodnie z dyrektywą 2014/32/UE (MID). Na urządzeniu znajdują się:
oznakowanie CE,
dodatkowe oznaczenie metrologiczne duża litera M wraz z dwiema ostatnimi cyframi roku naniesienia oznaczenia (np. M23), umieszczone w prostokącie,
numer jednostki notyfikowanej, która przeprowadziła badania i wydała certyfikat.
Klasa temperaturowa i zastosowanie
Wodomierze DIAMOND występują w dwóch wariantach kolorystycznych:
niebieski do wody zimnej (klasa T30 do maks. 30°C),
czerwony do wody ciepłej (klasa T90 do maks. 90°C).
Model ART.77 w kolorze niebieskim przeznaczony jest do instalacji w systemach zimnej wody użytkowej.
Klasa metrologiczna i współczynnik R
Dokładność wodomierza określana jest przez współczynnik R, zgodnie z dyrektywą MID 2014/32/UE. Współczynnik R to stosunek:
Q3 ciągły strumień objętości (maksymalny przepływ roboczy),
Q1 minimalny strumień objętości (najmniejszy przepływ, przy którym zachowane są dopuszczalne błędy graniczne).
Im wyższa wartość R, tym wyższa dokładność pomiaru, szczególnie przy niskich przepływach.
Dla porównania ze starszą klasyfikacją:
klasa A R25,
klasa B R50,
klasa C R160.
Dane techniczne
Przeznaczenie: zimna woda (T30)
Wymiar nominalny: DN 15 / 1/2″
Q3 (ciągły strumień objętości): 2,5 m³/h
Przyłącze: G 3/4 B
Długość montażowa (L): 110 mm
Wysokość (H): 78 mm
Klasa dokładności: 2
Montaż: poziomy (H) lub pionowy (V)
Zabezpieczenie: antymagnetyczne + plomba
Zastosowanie
Wodomierz DIAMOND ART.77 znajduje zastosowanie w:
budownictwie mieszkaniowym (lokale, mieszkania, segmenty),
budynkach usługowych i biurowych,
systemach indywidualnego rozliczania zużycia wody,
instalacjach wymagających zgodności z obowiązującymi przepisami metrologicznymi.
To rozwiązanie łączy zgodność z normami MID, wysoką precyzję pomiaru oraz odporność na ingerencję zewnętrzną, co czyni je bezpiecznym i wiarygodnym elementem instalacji wodociągowej.
