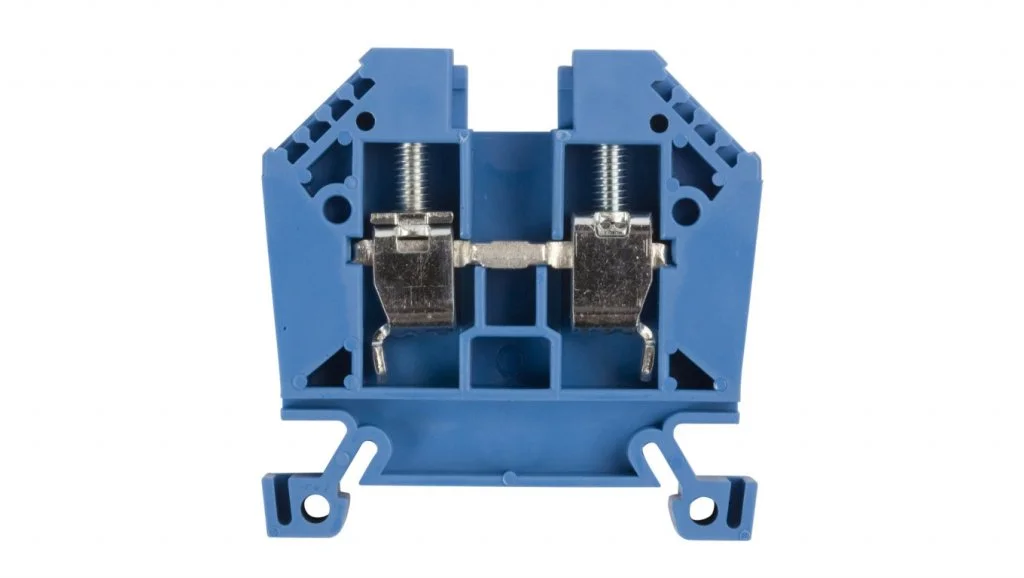

Description
Produkt został zaprojektowany z myślą o bezpiecznym i trwałym połączeniu przewodów elektrycznych o przekroju do 10 mm 8. Niebieska obudowa wykonana z tworzywa termoplastycznego zapewnia trwałość i odporność na warunki pracy.
Korzyści
Bezpieczeństwo połączeń dzięki śrubowemu systemowi zacisków.
Uniwersalność – obsługuje przewody jedno- i wielożyłowe o szerokim zakresie przekrojów (1,5-16 mm 8 dla przewodów jednodrutowych, do 10 mm 8 dla linkowych z końcówką tulejkową).
Kompatybilność z szyną DIN 35 mm ułatwia montaż i integrację w istniejących instalacjach.
Kompaktowa konstrukcja o szerokości 9 mm i wysokości 44 mm w najniższym montażu pozwala na oszczędność miejsca w rozdzielnicach.
Waga około 0,020 kg gwarantuje łatwość obsługi i instalacji.
Przeznaczona do pracy w warunkach przeciwwybuchowych – wersja EEx e podnosi poziom bezpieczeństwa instalacji.
Zastosowanie
Sprawdzi się w przemyśle, budownictwie mieszkaniowym i komercyjnym, a także w instalacjach wymagających zabezpieczeń przeciwwybuchowych. Dzięki uniwersalnemu montażowi na szynie DIN 35 mm może być stosowana w rozdzielnicach elektrycznych, systemach automatyki oraz wszędzie tam, gdzie potrzebne jest skrosowanie sygnałów lub zasilania.
Specyfikacja techniczna
Sposób montażu: szyna DIN 35 mm
Kolor: niebieski
Materiał izolacyjny: tworzywo termoplastyczne
Połączenie elektryczne: śrubowe z boku (boczny)
Wersja przeciwwybuchowa: EEx e
Wymagana płytka zamykająca: tak
Przekrój przewodu jednodrutowego: 1,5 – 16 mm 8
Przekrój przewodu linkowego bez końcówki tulejkowej: 1,5 – 16 mm 8
Przekrój przewodu wielożyłowego: 1,5 – 10 mm 8
Przekrój przewodu linkowego z końcówką tulejkową: 1,5 – 10 mm 8
Długość: 50 mm
Prąd znamionowy In: 57 A
Liczba zacisków na poziom: 2
Liczba poziomów: 1
Szerokość/rozmiar rastra: 9 mm
Wysokość przy najniższym montażu: 44 mm
Waga: około 0,020 kg
Gwarancja
Produkt marki EM GROUP objęty jest standardową gwarancją producenta, zapewniającą pewność i bezpieczeństwo użytkowania. W przypadku pytań dotyczących gwarancji lub serwisu zachęcamy do kontaktu z naszym działem obsługi klienta.
FAQ
Do jakiej szyny montażowej pasuje złączka?
Złączka jest przeznaczona do montażu na standardowej szynie DIN 35 mm.
Jaki jest maksymalny przekrój przewodu, który można podłączyć?
Maksymalny przekrój przewodu jednodrutowego i linkowego bez końcówki tulejkowej wynosi 16 mm 8, natomiast przewodu wielożyłowego oraz linkowego z końcówką tulejkową do 10 mm 8.
Czy złączka posiada wersję przeciwwybuchową?
Tak, złączka posiada oznaczenie wersji przeciwwybuchowej EEx e.
Czy wymagana jest płytka zamykająca do montażu?
Tak, do prawidłowego montażu konieczna jest płytka zamykająca.
Podsumowanie
Przystosowana do montażu na szynie DIN 35 mm, z wymaganą płytką zamykającą oraz wersją przeciwwybuchową, spełni oczekiwania profesjonalistów realizujących projekty elektryczne w Warszawie, Krakowie, Gdańsku oraz innych regionach Polski. Kompaktowa budowa i szeroka gama obsługiwanych przewodów czynią ją uniwersalnym i praktycznym wyborem do wielu aplikacji elektrycznych.
