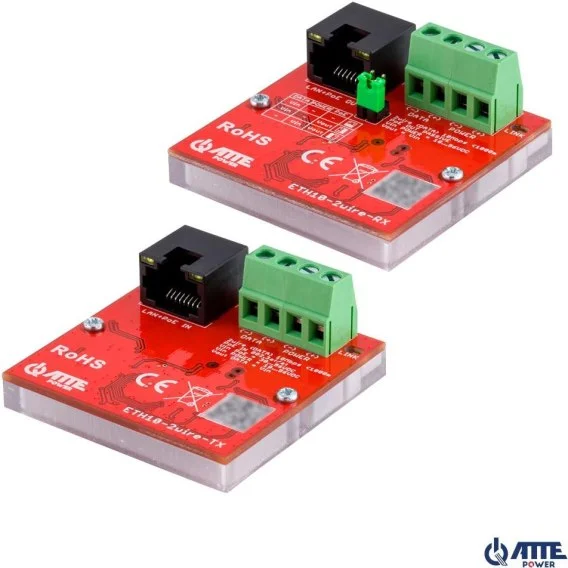

Zestaw konwerterów ATTE ETH10-2wire-SET
Model: ETH10-2wire-SET
Najważniejsze cechy:
Konwersja Ethernet + PoE po 2 przewodach
Maksymalna długość przewodów w torze 2wire – 1000m.
Urządzenia można opcjonalnie zasilać ze złącz śrubowych
Zasilanie PoE (Passive lub 802.3 at/af) lub z zewnętrznego zasilacza.
DANE TECHNICZNE
| Porty LAN | 1 port RJ45 10Mbps |
| Złącza | RJ-45 |
| Listwa śrubowa – przewody 0.32-3.3 mm2 (22-12 AWG) | |
| Funkcje portów ETH10-2wire-TX | PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W) |
| PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-) | |
| Funkcje portów ETH10-2wire-RX | PoE OUT (zasilanie odbiorników PoE): PASSIVE |
| PINY PoE: 4,5 (V+) 7,8 (V-) | |
| Funkcje złącza DATA | DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach |
| Funkcje złącza POWER | POWER (zasilanie): alternatywne zasilanie przy braku zasialnia PoE (patrz konfiguracja zworek) |
| Sygnalizacja pracy | LED port RJ45 (żółty) – obecność zasilania |
| LED port RJ45 (zielony) – link i transmisja danych w torze LAN | |
| LED LINK (zielony) – link i transmisja danych w torze 2Wire | |
| Napięcie zasilania | ETH10-2wire-TX |
| Vin PoE = 30 … 56 VDC | |
| Vin POWER = 10 … 56 VDC | |
| ETH10-2wire-RX | |
| Vin = 10 … 56 VDC | |
| Napięcie wyjściowe | ETH10-2wire-TX |
| VoutDATA=Vin | |
| ETH10-2wire-RX | |
| Vout = Vin | |
| Kontrola zasilania | ETH10-2WIRE-RX |
| zworki – zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji | |
| Pobór mocy | 1,35 W (cały tor) |
| Długość kabla 2WIRE | Maksymalna odległość ETH10-2wire-TX do ETH10-2wire-RX (złącza DATA): |
| < 1000m - 2 pojedyncze przewody | |
| Długość kabla sieciowego | < 100m - odległość SWITCH PoE do ETH10-2WIRE-TX |
| < 100m - odległość ETH10-2WIRE-RX do odbiornika PoE | |
| Zabezpieczenia | Porty LAN i DATA: |
| Zabezpieczenie przepięciowe | |
| Porty POWER: | |
| Zabezpieczenie przed odwrotną polaryzacją | |
| Konstrukcja obudowy | Poliwęglan |
| Stopień ochrony | IP20 |
| Temperatura pracy | -25°C…+65°C |
| Wymiary | ETH10-2wire-TX – 51 x 51 x 22mm |
| ETH10-2wire-RX – 51 x 51 x 22mm | |
| Waga | ETH10-2wire-TX – 0,025 kg |
| ETH10-2wire-RX – 0,025 kg |
